威纶通先进且稳定的HMI人机界面解决方案分析

来源:网络  作者:网络转载   2019-09-25 阅读:337

你知道吗?

威纶通提供先进和稳定的HMI人机界面解决方案

我们关注的领域,不仅有智能工厂,还有智能建筑!

近些年来,无论是在简单的家庭,还是复杂的大楼,用户对于楼宇管理系统的便利性、节能性、功能性的需求不断增加,因此我们需要安装更多的传感器、控制器来达到智能监控,这意味着用户必须在现有的系统环境上,额外增加复杂布线的配置成本。

此外,用户对于设备间能互动的需求越来越多(要自动,要智能,要Happy),例如:当传感器侦测到你进入家中时,照明打开;当传感器侦测到你离开家中时,所有照明、空调等电器自动关闭;

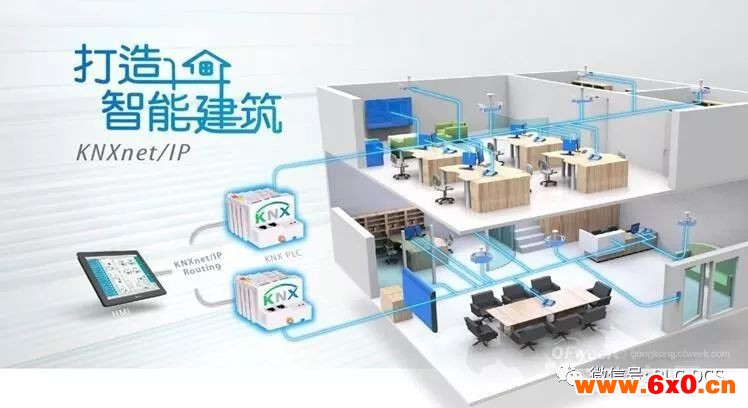

因用户对于智能家居、智能楼宇系统的需求日益增加,物联网技术也在日趋成熟,威纶通科技研发团队,整合HMI人机界面与KNXnet/IP协议的通讯,提出智能建筑解决方案。KNXnet/IP为建筑控制方面的国际标准通讯协议,可整合不同制造商的楼宇设备,如:大型家电、灯光照明、空调系统等,能帮助用户快速打造更方便、更节能、更具多功能性的楼宇管理系统。

该通讯协议表现明显的两个特点为:

①群播通讯,人机即是中控机

以往楼宇设备间若需要连动或交换数据,必须经由人机(HMI)或交换机(Switch)以达成数据传输(DataTransfer)。

这样子的缺陷是各品牌不同机型的设备皆有自身的通讯方式,除了造成现场设备安装的复杂度提高,用户也常无法有效地整合并监控现场所有设备。现在,整合KNXnet/IP协议的威纶通人机即是一台中控机,为大家带来解决方案。

举个栗子:一个网域骨干(Backbone),三条耦合线(Linecoupler)。每条耦合在线的设备拥有KNX地址并连接至相对应的KNXPLC。

在此范例中,KNXnet/IP系统的网域骨干(backbone)采用以太网络,所有KNXPLC皆指向同一个群播网址(预设为:224.0.23.12),现场设备以耦合线(Linecoupler)的方式连接至KNXPLC上的I/O点。需要连动的设备则使用共同地址,如Line2的设备地址1.2.1。用户仅须对此地址的设备动作,即可触发拥有相同地址的连动设备,例如:传感器侦测用户进入会议室时,则触发会议室里所有的灯光设备同时开启。

重点来了,威纶通人机仅须连接此群播网址上的KNXPLC,即可显示KNXPLC的运作状态并以群播的通讯方式监控现场所有设备。

·范例为一个网域骨干(Backbone),三条耦合线(Linecoupler)。每条耦合在线的设备拥有KNX地址并连接至相对应的KNXPLC。

·备注:KNX架构共可使用15个网域骨干;每个网域骨干共可设置15条耦合线;每条耦合线可针对实际应用,重复使用1~63地址,如:1.1.1~1.1.63。

②简单布线,弹性增加设备

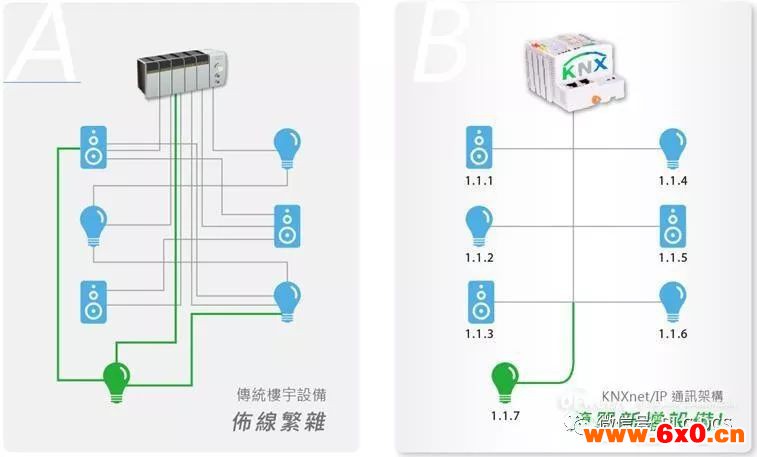

传统楼宇设备的布线架构较为复杂(图A),设备间的连动皆必须另外布线,因此每当用户新增连动设备时,皆得重新布线,非常麻烦。

使用KNXnet/IP通讯架构布线(图B)就非常简单了,所有设备皆在相同的网域。用户仅需设定设备的KNX地址,威纶通人机即可轻易监控,不但减少用户额外购置通讯网关设备的成本,也使现场布线更为简单。

攻城狮再也不用在线丛中找到属于你的那一根,布线一下子变得很简单!

物联网理念越来越火的今天,可以想象,以后我们楼宇管理的各个环节,都能如此方便快捷、安全高效地管理和操控的话,那画面感、该有多么酸爽。
