直线型导叶位置开关DWG型安装固定方法

直线型导叶位置开关DWG型安装固定方法

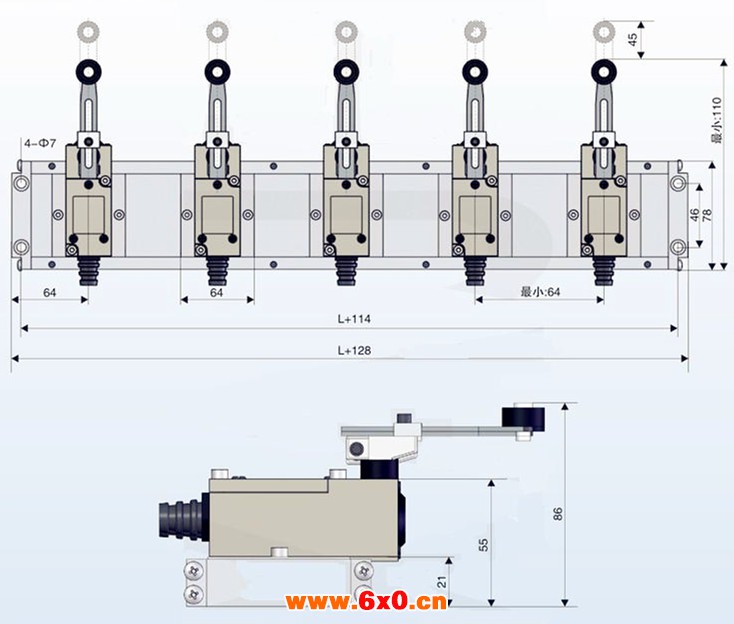

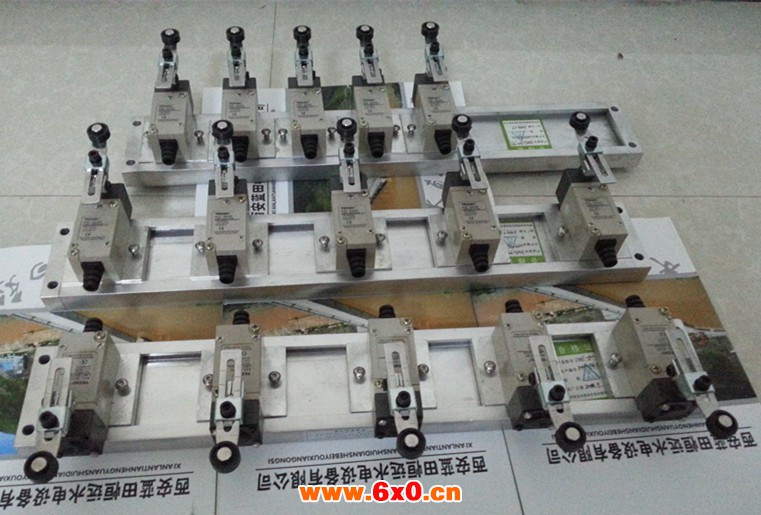

   DWG导叶位置开关由进口行程开关、导轨、滑块、安装支架等组成，行程开关固定在滑块上，按用户要求将开关整定在相应位置，发出导叶位置的开关量信号，开关的数量可按用户的要求设置。

■量程：80～1500mm

■输出：六个（可更多）纯机械开关量

■环境温度：-10～50℃相对湿度：95%R.H

■整机材质：铝材

■接点容量：250VAC 24VDC 1A

■安装方式：支架安装（可定做）

工作原理：

  DWG导叶位置开关通过安装固定支架与水轮发电机接力器固定相连，行程开关与滑块固定在一起，滑块可在导轨上自由滑动，当需要发出导叶在某一位置信号时，可将行程开关沿滑道滑动，接力器推拉杆上挡块使行程开关动作，发出开关信号，开关位置调整好后，可将锁紧螺钉与滑块固定。

产品特点

■ 结构简单，安装调试方便

■ 测点整定后，位置不会发生变化

■ 可靠性高、稳定性妻子、使用寿命长
