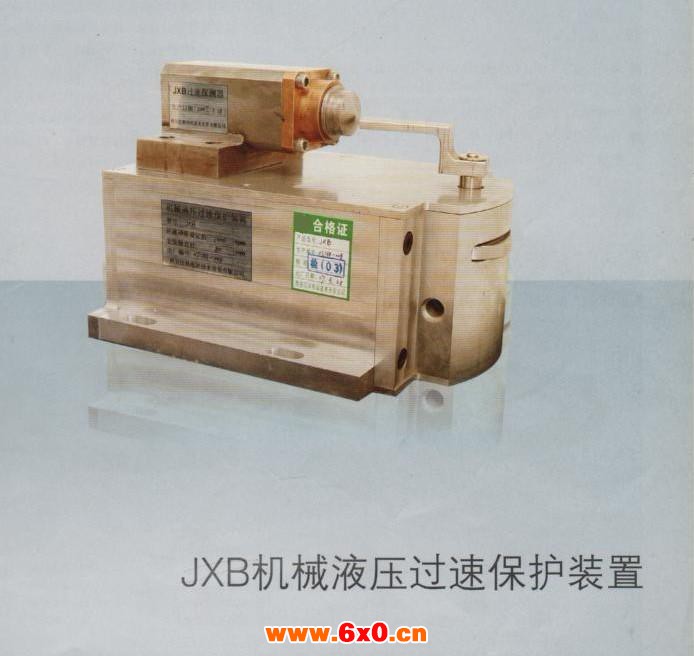

【恒远】JXB机械液压过速保护装置操作说明书

一、概述

   JXB机械液压过速保护装置是融合国外同类产品的优点,结合水电站实际情况优化设计、自主开发的高新技术产品。它主要由过速探测器、过速保护器组成,是大型旋转设备的纯机械无源过速保护装置,可用作水轮发电机组的过速保护。当水轮发电机组转速升高到过速保护设定值,而此时水电站转速信号装置或电源系统以及调速系统等发生故障,无法实现水轮发电机组的调速和停机,JXB机械液压过速保护装置可利用油压装置油压切换油路,通过液压系统关闭轴流、混流、贯流式水轮发电机组的导叶机构或冲击式水轮发电机组的折向器,实现机组停机,防止机组发生飞逸事故,确保水轮发电机的安全运行。

二、特点

■ 纯机械液压操作,有机械过速信号输出供计算机监控用。

■ 体积小安装调整方便。

■ 结构简单,精度高、稳定性好,动作可靠。

■ 可与齿盘测速、事故配压阀、分段关闭阀及调速器等组成机组的测速保护系统

三、技术参数

■ 水轮机组类型     轴流式、混流式、贯流式、冲击式机组

■ 主轴直径范围   100~2500mm

■ 额定转速范围   50~2500rpm

■ 动作转速范围   70~5000rpm

■ 主轴旋转方向   顺时针/逆时针

■ 连接方式       ф10卡套式管接头(配外径为10mm铜管或不锈钢管)

■ 接点型式       AC220V  DC220V 0.

四、工作原理

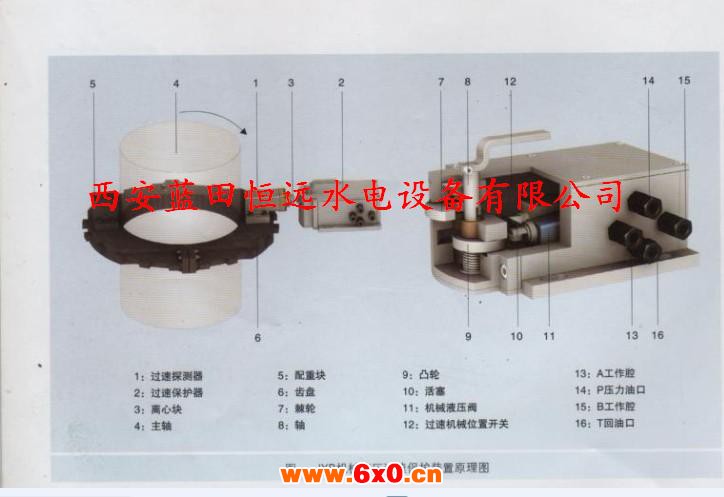

图一中1为过速探测器,2为过速保护器。过速探测器的主要组件有离心块和弹簧;过速保护器的主要组件有机械液压阀、脱扣器和机械位置开关(指示过速探测器动作情况)。

JXB机械液压过速保护装置可由两个分瓣圆环法兰环抱装在水机主轴上(如图一所示)。当水轮发电机组正常运行时,机组转动对过速探测器1上离心块3所产生的离心力不足以克服其弹簧的弹力,离心块3静止不动,过速保护装置处于正常状态,机械液压阀8未切换。

随着机组转速升高,过速探测器1上的离心块3随机组转动所产生的离心力增加,当离心块3的离心力大于弹簧弹力时,离心块3沿径向向外滑动。当机组转速升高到过速保护设定值时,离心块3触动棘轮4,被棘轮4限位的轴5锁扣解开,轴5在弹簧的作用下旋转并带动凸轮6旋转,凸轮6带动机械液压阀8的活塞7,机械液压阀8切换油路,同时过速机械位置开关9动作,输出一组反映机组过速信号供计算机监控用。机械液压阀8切换油路经由事故配压分段关闭阀(轴流、混流、贯流机组)或液动配压阀(冲击式机组)液压放大,迅速关闭轴流、混流、贯流式机组导叶接力器或冲击式机组折向器,实现机组停机,防止飞逸事故发生。机组停机排除故障后,应手动将过速保护器棘轮复位,以备下次机组投入运行时使用。
