一、概述:

    WYS-2-G角度变送控制器是采用进口旋转编码器为核心测量器件,辅以横力弹簧机构及外围智能电路,具有测量精度高、性能可靠、安装调整方便、显示直观等许多优点,是针对水电站导叶开度、转轴角度测量而开发的一种高精度、高适用性的系列产品.可同时具有角度传感器、主令开关、显示仪表等功能,可同时显示角度值、开度百分比,可任意设置六路报出,并具有4~20mA模拟量输出。角度传感器伸出连接轴可直接和被测转轴连结, 测量角度。

二、特点

以进口旋转编码器为核心测量器件，测量准确、可靠。

CPU直接采集编码器输出的格雷码，无A/D转换误差。

变送控制器功能强大完备，可输出模拟量、六对开关量并有数码管直观显示。

结构紧凑,安装灵活方便。

三、工作原理

角度变送控制器连结轴通过连轴器与被测轴连接, 被测轴转动带动传感器轴转动,并经内部电路调理,输出对应0~360°内任一角度的的模拟量(4~20mA)。

四、技术参数

 测量范围：0~360°内任一角度

 电源电压：DC24V

 显示方式：四位LED显示窗口位移值、开度百分比

    状态指示：六只LED指示灯显示接点动作状态

 输出电流：4-20mA（两线制）

   输出接点：继电器接点六组或八组

接点容量：AC220 2A

1路模拟量和6路开关量

 精度： 0.25%

 功率：10W

 应用环境：温度：0~60℃；湿度：≦90﹪RH

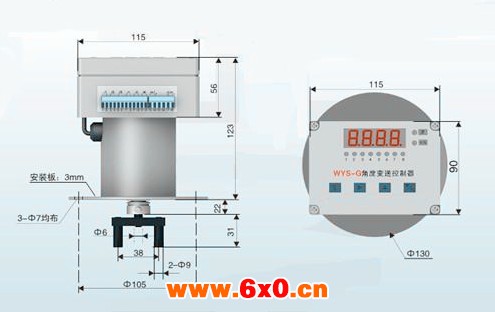

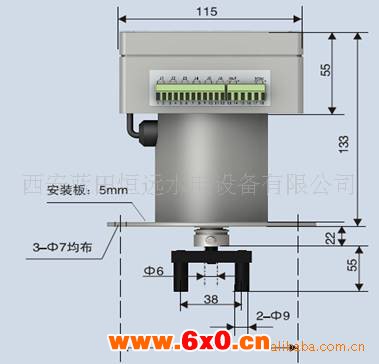

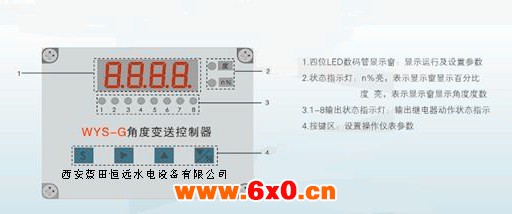

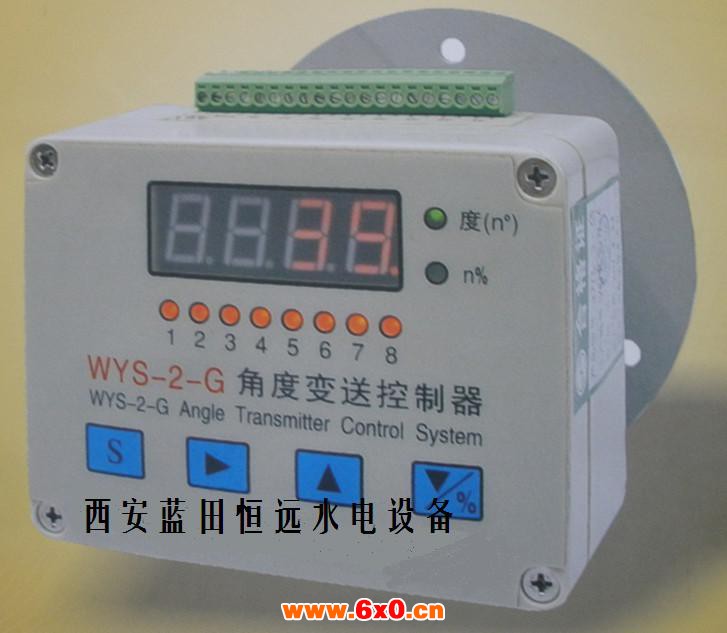

五、面板说明

1.          四位LED数码管显示窗：显示运行及设置参数

2.         状态指示灯：n%亮，表示显示窗显示百分比

度 亮，表示显示窗显示角度度数

3.          1~6输出状态指示灯：输出继电器动作状态指示

4.          按键区：设置操作仪表参数

六、接线端子

DC24V： 控制器工作电源。

OUT：  标准模拟量4-20mA输出；

J1~J6：为继电器报警接点(SPST)
