球阀式SZF双向供水转阀技术指标

球阀式SZF双向供水转阀技术指标

一、概述

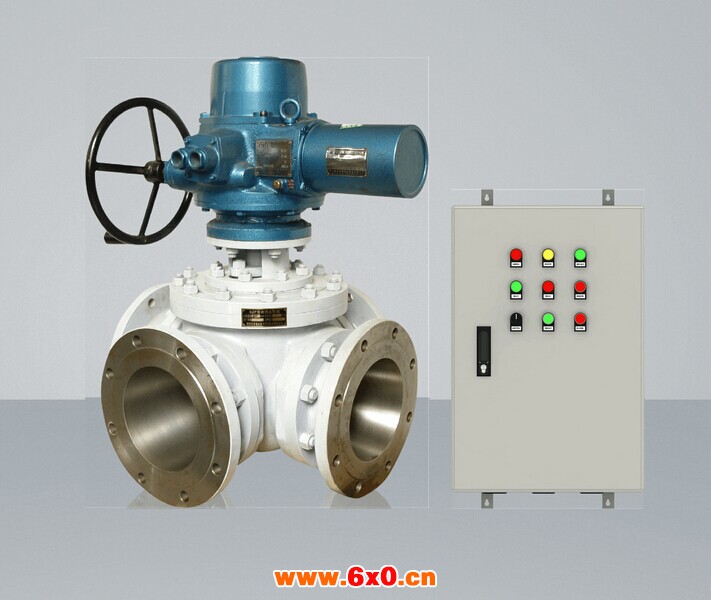

     SZF 双向供水转阀是一种四通球阀结构阀门，由电动执行机构和四通球阀组成，电动执行机构带动球阀阀芯转动，实现发电机组和变压器冷却用水的正、反向技术供水，防止单向供水引起冷却器堵塞而影响机组正常运行。

二、特点

 以一个球阀代替四个调节阀，减少了工作中可能的故障环节，降低能耗，提高工作效率。

 节省阀门、管道，安装方便省时。

 核心部分采用球阀结构，密封性能好，体积小，使用寿命长，结构简单,维护检修方便。

 采用密封自补偿系统,在密封面磨损后,不锈钢弹簧会将密封面推向阀芯, 以产生足够的密封力

备有手动机构。

三、工作原理

正向供水时1,4开启，2,3关闭，反向供水时2,3开启，1,4关闭

如采用SZF双向供水转阀，一个阀便能实现上面正、反供水的切换

电动执行机构带动四通钢球阀芯旋转，每转90角，供水方式切换一次。

    电动执行机构本身带有手动装置，在非常情况时，可用手动方式转动球阀，确保运行。

四、技术参数

 工作压力：0～1.6MPa

 工作介质：油、水

 工作电源：AC 380V±10%  50HZ

 使用环境：环境温度：10~55℃    相对湿度：≤95%RH

 防护等级：IP65
