一、概述

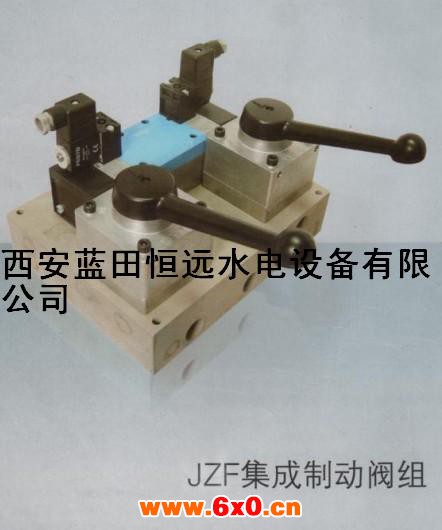

   JZF集成制动阀组将水电站水轮发电机组制动的手动、自动工作回路集成于一体，实现机组的制动。它由两个手动阀、一个电磁换向阀和安装底板组成，简化掉传统制动回路中的所有管道，集成化程度大大提高，体积小，重量轻，可实现手动制动、手动落风闸、自动制动、自动落风闸等功能。

二、特点

■ 采用板式结构，密封性能好、集成化程度高、体积小、重量轻。

■ 两个手动阀、一个电磁换向阀采用进口产品，可靠性高，且电磁换向阀本身带手动。

■ 手动工作回路与自动工作回路互不影响、互不干扰。整套装置所有零部件均采用不锈材料，适于在潮湿环境下工作。

三、工作原理

1、自动制动、落风闸：将手动换向阀3的手柄扳到z位置，切换阀4的手柄扳到位置f，压缩空气进入电磁换向阀2的压力腔（进气腔），并密封在压力腔内，左、右工作腔与排气腔接通。

自动制动：当电磁换向阀2右侧电磁铁通电时，阀芯向左侧移动，压力腔的空气进入右侧工作腔，右侧工作腔与安装底板1的A口相通，此时电磁换向阀2左侧工作腔与排气腔接通，并与安装底板1的O腔相通，安装底板1的A腔接压力气，B腔接排气，机组实现制动。当电磁阀2右侧电磁铁断电时，阀芯在弹簧弹力的作用下回到中间位置，压力气密封在压力腔，左、右工作腔与排气腔接通，机组风闸在重力的作用下落下。因此，要保持机组的制动状态，电磁换向阀2右侧的电磁铁必须长时通电。

自动落风闸：当电磁换向阀2左侧电磁铁通电时，阀芯向右侧移动，压力腔的空气进入左侧工作腔，左侧工作腔与安装底板1的B口相通，此时电磁换向阀2左侧工作腔与排气腔接通，并与安装底板1的O口相通，安装底板1的A口接排气，B口接压力气，机组风闸落下。当电磁阀2左侧电磁铁断电时，阀芯在弹簧弹力的作用下回到中间位置，压力气密封在压力腔，左、右工作腔与排气腔接通，机组风闸保持在落下的位置。

2、手动制动、落风闸：将切换阀4的手柄扳到g位置。压缩空气密封在手动换向阀4的压力腔内。

手动制动：将手动换向阀3的手柄扳到位置b，其压力腔与左侧工作腔接通，左侧工作腔与安装底板1的A腔相通，此时，安装底板A腔接压力气，B腔接排气，机组实现制动。在机组制动期间，阀4的手柄应保持在g位。

手动落风闸：将手动换向阀3的手柄扳到位置a，其压力腔与右侧工作腔接通,右侧工作腔与安装底板1的A腔相通，此时，安装底板A腔接排气，B腔接压力气，机组风闸落下。在机组风闸落下后阀3的手柄可回到z位。

四、技术参数

■ 额定压力：1.0Mpa

■ 介   质：空气

■ 通   径：8、10、15、20mm

■ 环境温度：0~40℃

■ 相对湿度：≤95%R.H

■ 工作电压：AC220V  AC110V   DC220V  DC110V  DC24V

■ 安装方向：任意方向

■ 外形尺寸：194X215X173 mm3

■ 重   量：4Kg

■ 连接方式：卡套式接头，采用GB3733-83标准

五、安装维护

1、外形尺寸及安装。

2、连接管路时，应将管内清理干净，不得有铁屑、锈铁皮等脏物。

3、不可安装在有水溅到的地方。

4、本装置在出厂前已试验合格，现场不可分解组装

5、本装置安装工作正常后，不需专门维护，如出现问题请及时与我厂。

六、产品特点

Ø本集成装置可完成机组的刹车制动、制动复位等功能。

Ø采用板式结构，集成装置由一个进口双稳态电磁空气阀、两个手动阀等组成。

Ø手动工作回路与自动工作回路互不影响，互不干扰。

Ø二位五通中泄式双稳态电磁阀动作可靠，不需要长期带电，不会长期处于备压状态。

Ø集成化程度高，密封性能好，可用于潮湿的环境中工作。

Ø板式集成工艺块替代了复杂的管路连接，动作极为可靠，解决管路容易漏气的难题。

Ø旋转手柄阀替代原来复杂的手动阀组操作，操作方便。

Ø工作介质：0.5～0.8MPa压缩空气（zui高1MPa）

Ø通径：8mm、10mm、15mm

Ø额定压力：1.0MPa

Ø工作电压：AC220V  AC110V   DC220V  DC110V  DC24V

Ø安装方向：任意方向

Ø 连接方式：JB6381.1-92标准焊接式接头或GB3733-83标准卡套式接头

Ø 环境温度：0～40℃

Ø 相对湿度：≤95%R.H

Ø 外形尺寸：320x220X195 mm3（L×W×H）

Ø 重量：约8Kg
