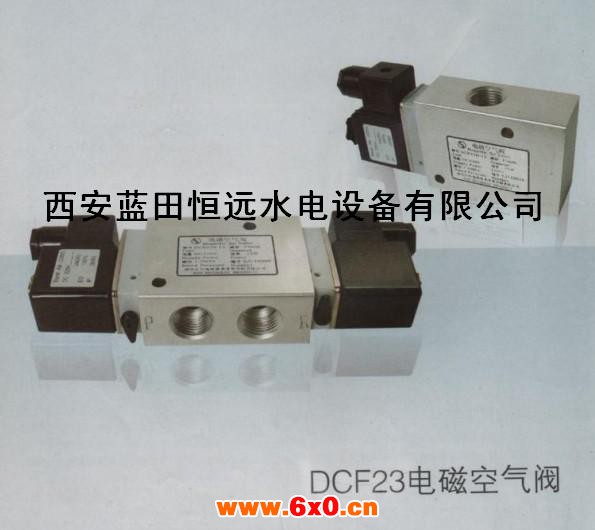

武汉电厂电磁空气阀DCF23单电控

概述：

   DCF23电磁空气阀是单线圈两位三通电磁换向阀，DCF23S为双电控，DCF23D为单电控。它通过电磁铁(断)电，开启(关闭)阀端的先导孔，使阀芯换向，从而控制流体介质的通断。主要用于电力、机械、冶金、化工、轻工等部门，工作在介质为水、空气、油等管道中，用以实现远程自动控制。

特点 ：　　体积小，重量轻，工作可靠。 　　电磁铁线圈为长期工作制，驱动功率小。 　　带手动操作机构。 工作原理 ：　　DCF23电磁空气阀主要由电磁铁、阀体、阀芯、阀套等组成。 　　当电磁铁励磁时，动、静铁芯吸合，打开先导孔，阀芯在上下端差压力作用       下向下移动，将P腔与A腔接通，R腔与A腔断开，同时滚珠卡入阀芯右端圆弧       槽中，以保持这种状态。手动时，可把旋纽1从位置0转动至位置1，即可实现       手动操作。 　  当电磁铁失电时，弹簧推动阀芯向上移动，将R腔与A腔接通，P腔与A腔断           开，同时滚珠卡入阀芯右端圆弧槽中，以保持这种状态。手动时，可把旋纽2       从位置0转动至位置1，即可实现手动操作。

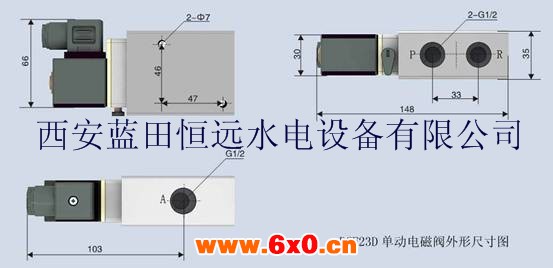

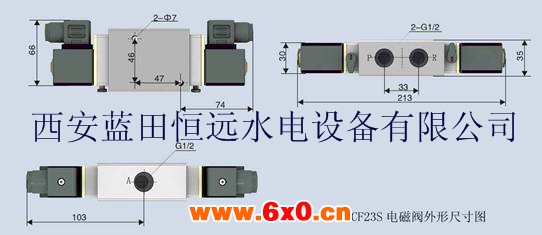

外形尺寸图：

技术参数 ：　　公称通径：10mm、15 mm 　　工作压力：1.5-10bar 　　工作介质：压缩空气、清洁水、油 　　介质温度：0-50℃ 　　工作电压：DC220V，DC110V，DC48V ,AC220V，24V　　功耗：15W 安装与使用:

      ■ 电磁空气阀应水平安装。

      ■ 连结管路时,应将管路清扫干净。

      ■ 阀体三个腔螺纹为G1/2，配卡套式接头，通径Ø10mm，配用管道外径为             Ø12mm，通径Ø15mm，配用管道外径为Ø18mm，卡外径为Ø12mm铜管。
