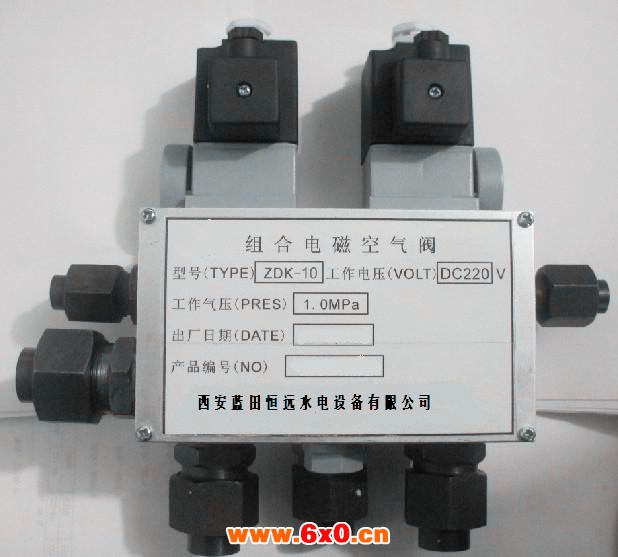

水轮发电机组合电磁空气阀ZDK恒远精品供应

水轮发电机组合电磁空气阀ZDK恒远精品供应

一、概述：

ZDK型组合电磁空气阀，用于水电水轮发电机组转速下降到额定转速的35~40%时，接受转速信号继电器来的电气信号，使此阀动作，将压缩空气通往制动闸，实现制动投入或制动复归。

二、特点及原理：该阀体积小、结构紧凑、性能可靠、安装维护方便。同时设有手动阀，在断电情况下，能实现手动操作。

见原理图：

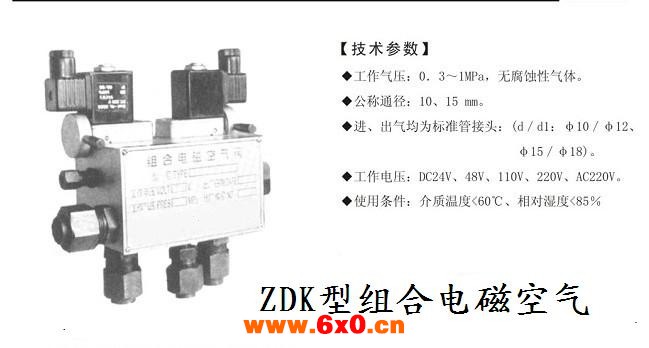

① 自动控制时，先导阀的手动开关必须处于“关”的位置。 ② 先导阀C通电时压力气体P即从A口出；B口与O口相通，先导阀D通电时压力气体P即从B口出A口与O口相通，实现制动和复归功能。③ 手动操作：旋转手动阀到“开”的位置，则实现手动操作（只能C开或D开，不能同时开）。三、技术参数：

1) 工作气压：0.3~1MPa无腐蚀性气体。

2) 公称通径：10、15mm。3) 进、出气均为标准管接头（d/d1:Φ10/Φ12、Φ15/Φ18）；4）电源电压：D8V、110V、220V、AC220V。 5）使用条件：介质温度<60℃、相对湿度<85%<> <60℃
