一、概述

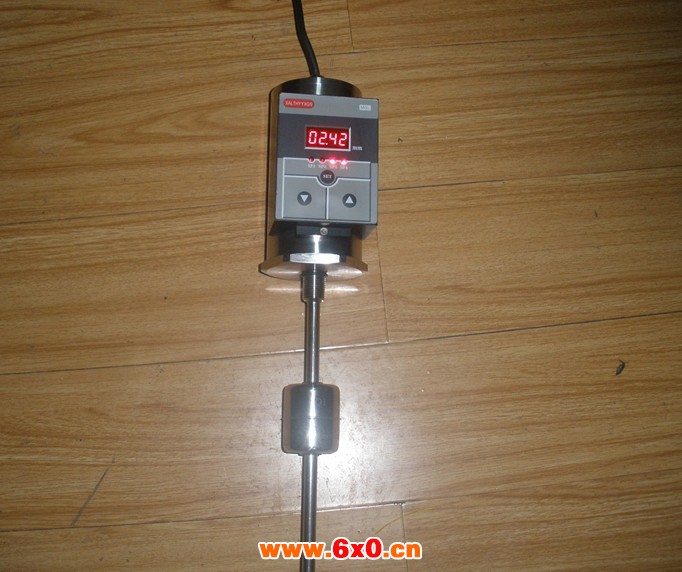

  MSL磁致伸缩线液位/位移变送器是基于以扭转波作为传播媒质的磁致伸缩式感应原理，并经测量电路、SOC高性能单片机对感应信号处理后形成与位移/液位对应的标准模拟量信号输出。本变送器利用了磁致伸缩扭转波的产生机制及原理，充分采用了先进的MAGNETOSTRICTIVE技术，制作成高精度、稳定可靠的液位/位移测量产品。本产品广泛应用于轴承油箱液位、导叶接力器位移测量的各种工业场所。

二、技术参数

测量范围：100-2500mm

测量精度：0.02%FS    显

示方式：4位LED显示

输出信号：4-20MA       4组报警接点（SPST）

接点容量：1A/AC220V

工作电源：DC24-220V

消耗功率：10W

作温度：-40-120℃  (常规)

材质：1cr18Ni9Ti

三、特点

■ 高精度、重复性好；

■ 稳定可靠、使用寿命长；

■ 无需定期标定、使用维护方便；

■ 功能完善、使用范围广；

四、工作原理

   当铁磁材料置于磁场中时，它的几何尺寸会发生变化。极化了的铁磁棒发生形变时，会在棒内引起磁场强度的变化，这种变效应被称为磁致伸缩效应磁致伸缩线液位/位移变送器基于磁致伸缩逆效应的原理，在电子头中施加一个激励脉冲使陶瓷激振片产生扭转应力波，该应力波沿波导丝下传，在被极化了的部位产生形变，而形变在极化的波导丝内引起磁场变化，通过接收和测量电路的处理得到位置信号，计算这个信号即为所需探测的液位或位移。
