一台威纶通触摸屏与多台三菱PLC通讯案例

在实际项目应用中，经常需要使用一台触摸屏对多台设备进行监控操作。这就是常说的一屏多机。它的原理其实非常简单，现在就通过一个案例，来演示如何实现威纶通的一屏多机。

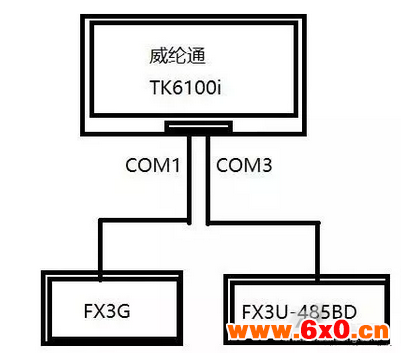

以一台威纶通触摸屏TK6100i分别通讯一台FX3U和一台FX3G为例，来演示这个过程，如图所示：

威纶通触摸屏TK6100i本体带有两个通讯接头，一公一母。

公头只有232接口，而三菱串口方式为422，要选择4854W方式，所以只能使用母头。母头COM1通讯端口支持485通讯方式两线制和四线制，即2W和4W，还有COM3的两线制。

3U的PLC，采用485BD作为连接对象，,通讯方式可选择两线制或4线制，3G的PLC为编程口通讯，只能选择4线制，本屏的母接头只有一个4线制通讯方式，故3G的PLC选择为COM1通讯端口4线制，3U的PLC为COM3通讯端口2线制。

触摸屏设置：

新建文件，选择好触摸屏型号，添加1号PLC，FX3G。

点击确定后再点击新增，此时选择FX2332/485BD。

设置完成后的设备如下：

PLC方面的设置：

3G的PLC，由于是编程口，不用设置。

3U的PLC，采用485BD，故需要对通讯参数进行设置。

打开三菱编程软件，新建3UPLC文件，打开参数设置，设置如下：

分别编写PLC的程序，用一个按钮点亮一个指示灯。

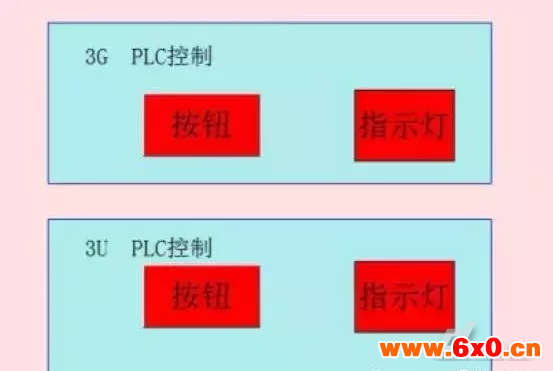

新建按钮和指示灯效果如下：
