工业触摸屏的应用

1工业触膜屏在雷电冲击控制系统的作用

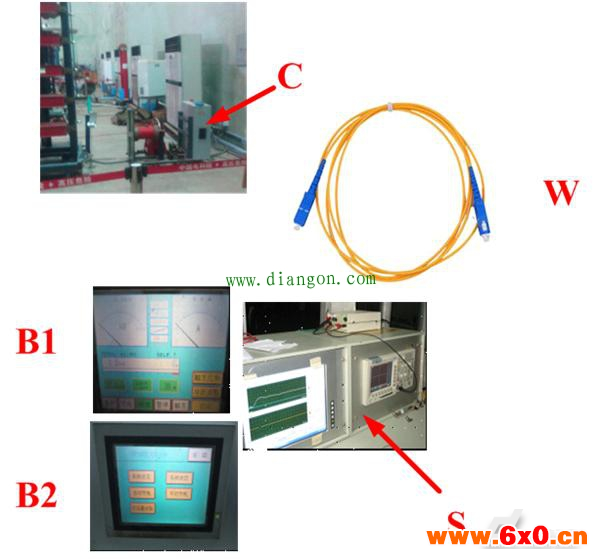

工业触膜屏在雷电冲击控制系统的作用如图1。雷电冲击控制系统的工作流程：工业触膜屏B给定参数（位于控制室内），处于运行界面B2，通过光纤通讯W，将操作信号传递到冲击电压控制箱C（位于本体现场）。

图1工业触膜屏在雷电冲击控制系统的作用

2工业触膜屏人机界面简介

工业触膜屏的参数设定人机界面B1，设定雷电冲击波的电压值；设定雷电冲击装置球隙并自动触发、设定截波装置球隙并定時触发如图2。

图2工业触膜屏的参数设定人机界面B1

工业触膜屏的的运行人机界面B2，显示设定雷电冲击波的电压电流值；显示雷电冲击装置球隙并自动触发、显示截波装置球隙并定時触发，显示电流值，显示试验次数等如图3。

图3工业触膜屏的的运行人机界面B2

3雷电冲击控制系统对工业触膜屏的要求

1)雷电冲击控制系统对工业触膜屏的一般要求

1.1、用大按钮作为简单的点击界面；

1.2、全屏运行你的应用程序；

1.3、采用明亮的背景颜色（不要用黑色）；

1.4、使用户一触摸屏幕就会得到回馈响应；

1.5、将鼠标的光标移去，使用户能注意整个屏幕而不是那个箭头；

1.6、设计一个自助查询一体机；

1.7、让你的应用程序变得有趣而快速；

1.8、通过应用程序与用户进行数字化的对话（通过声卡）；

1.9、具有诱人的包装；

1.10、让应用变得直观，简单，尽可能地引导使用者。

2)雷电冲击控制系统对工业触膜屏的特殊要求

2.1)工业触膜屏的抗干扰；

2.2)工业触膜屏能满足雷电冲击控制系统的功能视屏化。

3)雷电冲击控制系统对工业触膜屏的供应商要求

3.1、外观；

3.2、产品质量；

3.3、认证齐全；

3.4、触摸系统；

3.5、厂家具有自主研发实力。

4工业触膜屏在雷电冲击控制系统的现场运行

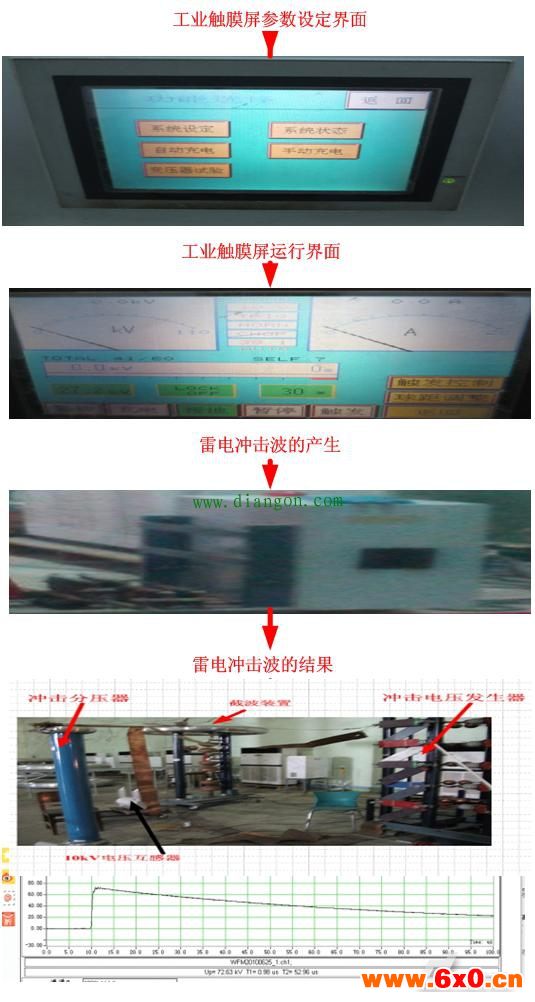

工业触膜屏通过上述的设计、选型和运行，可达到良好的效果。工业触膜屏在雷电冲击控制系统的现场运行如图4。图4中，分别给出工业触膜屏的参数设定和运行界面；由雷电冲击电压发生器产生的雷电冲击全波，最下面为雷电冲击波的全波。
