威纶触摸屏如何与西门子PLC进行通信

威纶触摸屏可以和多家知名品牌PLC通信，西门子自然不在话下，并且提供了不止一种通信连接方式，满足不同的客户需求。我们以威纶MT8071ie的触摸屏和S7-200smart为例，了解一下通信连接方式。

方法一：PPI通信方式。

首先需要获取一根通信电缆，可以直接向威纶公司购买，也可自己制作。查阅威纶硬件手册可知MT8071ie有两个RS485接口COM2和COM3九针母座。

西门子通信只支持RS4852W,则COM2为2+对PLC的3号脚，1-对PLC的8号脚；COM3为9+对PLC的3号脚，6-对PLC的8号脚。通信电缆制作完成后，连接好PLC与触摸屏，接下来就是设置。

方法二：以太网通信方式。

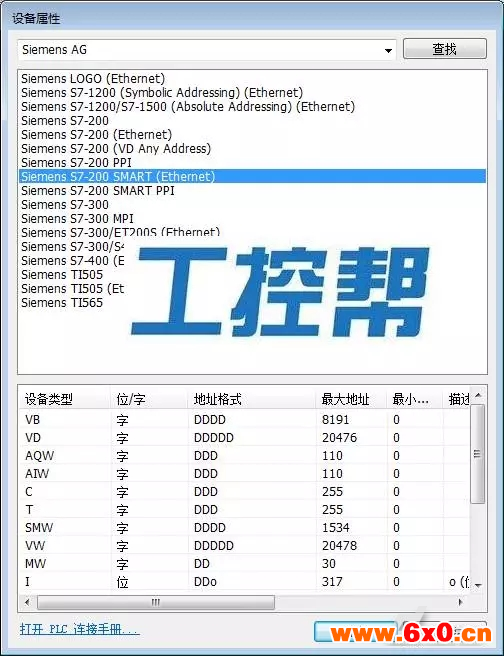

这方法只适用于PLC和触摸屏都带有以太网接口。先准备一根普通网线，将PLC与触摸屏连接好。其它设置与PPI方式相同，只在选择PLC类型时选择S7-200SMART(Ethernet)，如下图：

点击设置修改IP，将IP地址必须修改为所连接的PLC地址，否则无法通信。设置好后确定就行。也建一个简单画面下载测试一下通信情况。
