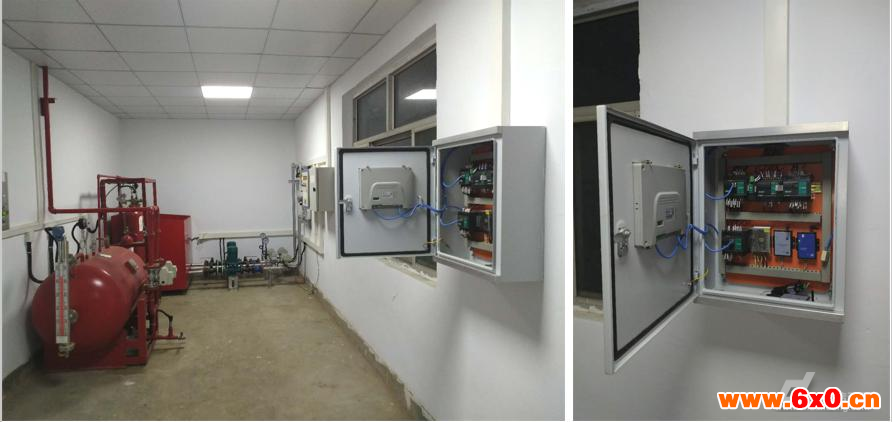

图1 泵站现场一角 一、选型配置 1、HMI： C10，十寸触摸屏1024x600分辨率，A8 CPU，4G Flash，512M RAM。支持： 1.1、串口/U 盘/SD 卡/ 以太网/ 海为云等方式程序下载； 1.2、智能管理，支持云端/ 手机端访问控制，操作性强； 1.3、创新A/B Key 安全机制、多语言自动翻译、工程概览界面； 1.4、集成Haiwell Cloud云服务、内置Haiwell 云引擎； 1.5、手机APP报警信息推送。如果在APP没有打开的情况下，系统会以短信形式，把报警消息发送到机主和管理员手机。 2、云摄像机：CTQ3，壁挂式云摄像机。 2.1、200万像素 1080P 4mm 水平视场角:87°对角104° 距离25m 红外夜视30米 IP66 RJ45（10/100MB）带wifi 支持SD卡。 2.2、内置视频流云服务，集成海为云功能，支持手机远程实时监控。 3、PLC：T16S2R+S08AI+S08AI。 3.1、T系列标准型PLC，可扩展7个模块，自带一个RS232，一个RS485口； 3.2、支持2路200K高速脉冲输入，2路200K高速脉冲输出。 3.3、程序永久保存，程序容量48K，指令丰富，完全满足现场逻辑控制需求。 3.4、模拟量不用写任何转化程序。现场温度、压力、液位采集一步到位。 二、现场组网

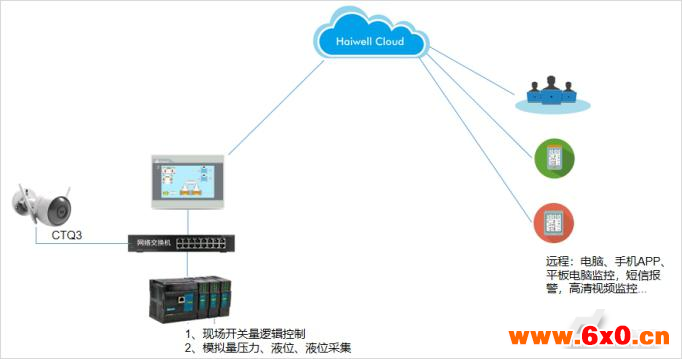

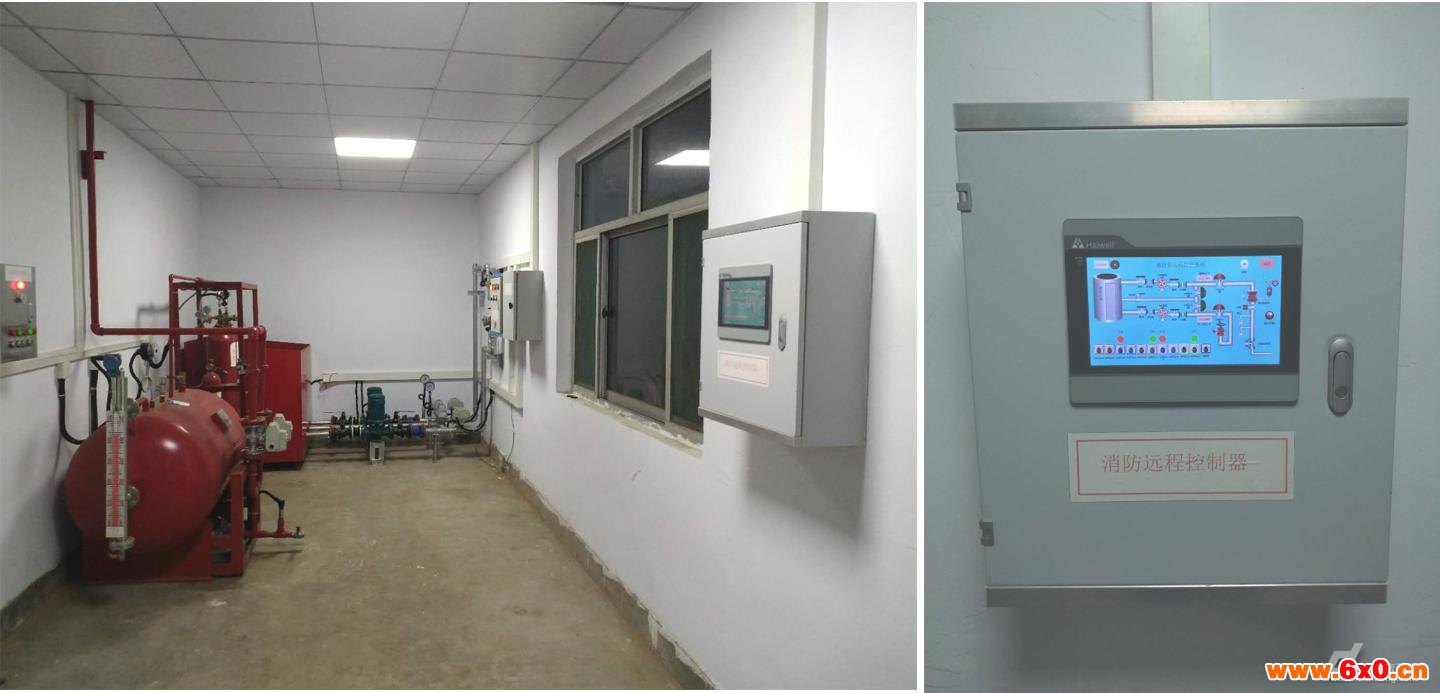

图2 泵站现场组网示意图 三、摄像头HMI配置介绍 3.1 摄像头上电，能上网的网线插入摄像头网口，此时摄像头自动获取IP，上网成功。 3.2 每个摄像头出厂的时候都有一个序列号和验证码。 3.3 打开海为HMI编程软件-进入外设-摄像头-增加外设，在新增加的摄像头中填入验证码和序列号即可。 3.4 在编辑画面中，高级控件-摄像头操作，绑定建好的摄像头，下载程序屏上网，手机即可远程访问。 四、现场控制照片
图3 泵站现场组网示意图

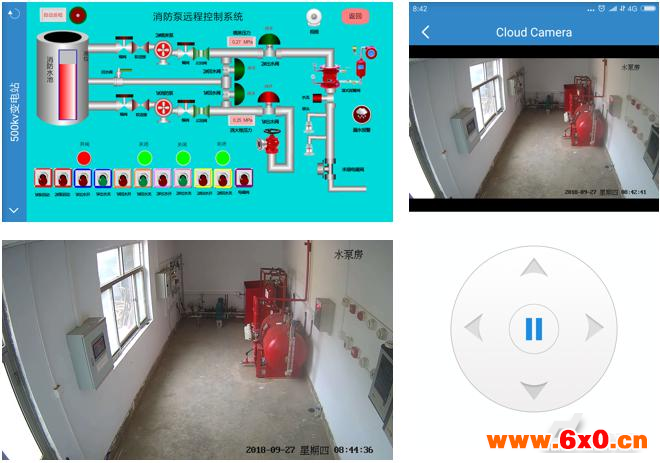

图4 触摸屏手机APP监控以及摄像头远程APP查看 五、方案优势与总结 1、传统触摸屏显示摄像机画质清晰度不高，且滞后明显。海为云摄像机，视屏清晰流畅，适用各种机房泵站、农业水厂养殖、畜牧业监控管理等场合。 2、传统HMI接视频做法是：HMI硬件上预留CVBS信号接口，这种方式硬件接口有限，清晰度不高，显示数量有限。海为云摄像机与HMI这种视频查看方式，理论上可以接摄像机的数量没有限制，而且可以支持远程手机APP和网页查看，随时随地，设备运行尽在掌中。 3、触摸屏摄像机配置简单，只要填入序列号和验证码即可。 4、支持现场报警信息推送，可以推送到记住和管理员手机APP，掌握现场一手报警信息，及时对泵站的压力、液位等报警信息进行监控。海为APP还能实现当APP不在系统后台运行时，系统会用短信的形式发给用户，十分迅捷。 5、模拟量不用写任何转化程序。现场温度、压力、液位采集一步到位。 6、支持对现场触摸屏、PLC程序远程上下载，节省技术工程师人员外出调试成本。
