农业灌溉砂石过滤器

来源:网络  作者:网络转载   2019-10-07 阅读:845

​灌溉砂石过滤器

灌溉砂石过滤器由一个标准的高速过滤滤单元组成,水流通过内部的布水器及集水器,利于不同的介质,能有效地去除颗粒物和降低浊度。若装上特定的滤料,例如活性炭,无煤烟等,还可以吸附去掉相应的有机物,离子等。应用农田,农场,渔业等。

灌溉砂石过滤器产品概述


灌溉砂石过滤器产品结构图

浅层介质过滤器剖面图

灌溉砂石过滤器产品应用:

1、 原水处理过滤——地表水、江水、河水、湖水、海水等

2、 灌溉过滤——农田、公园、市政及高尔夫球场用水过滤

3、 水产业、游泳及水上乐园等行业水过滤。

灌溉砂石过滤器过滤原理

当系统处于过滤状态时,加压水从滤罐进口流入布水系统,均匀的到达滤料层。当水流过滤料层时,悬浮物被滤料截留。过滤器底部有带精密缝隙的集水器,过滤后的干净水被均匀收集,并流出过滤器。

随时杂质在滤料层中不断聚积,压力损失不断增加,当压差增加到某一设定值时或到达设定的清洗时,系统将自动转换至反洗状态。加压水通过集水装置进入滤料层,对其进行冲刷,使截留的污染物脱落并排出过滤系统。反洗持续至少2分钟后,阀门自动将系统转至过滤状态。

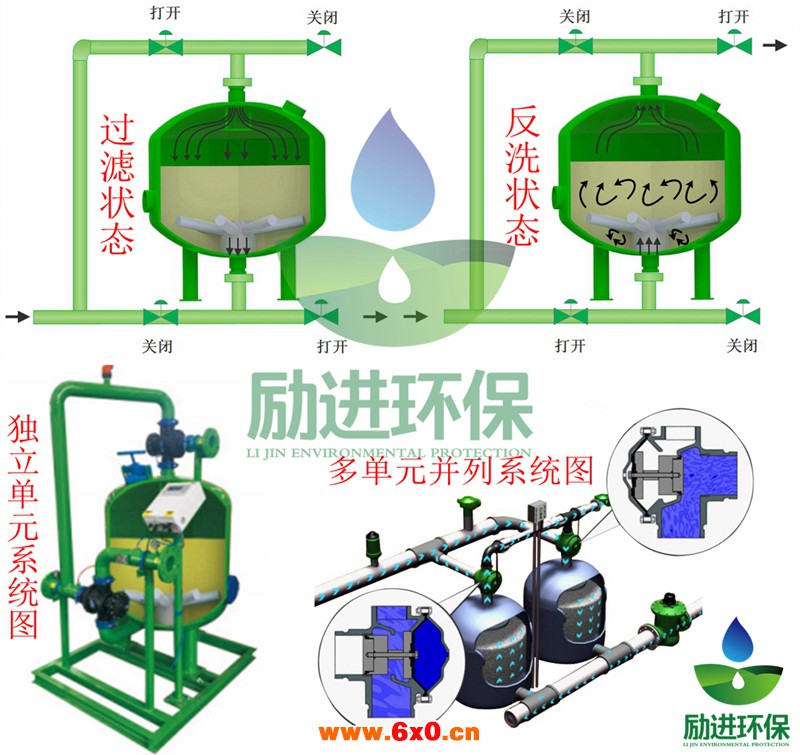

过滤状态反洗状态



独立单元系统图



灌溉砂石过滤器产品特点

1、高滤速,低压损,彻底解决普通机械介质过滤器滤速慢,流量小的问题

2、模块化设置,占地面积小,配管少,投资省。占地面积减少40%以上,配管工程量减少50%以上。

3、手动、半自动、全自动反洗可选,充分满足您的需要。

4、反洗水源可选系统内、水塔或外源水源,并可自动切换(特殊要求时)。反洗效率高,反洗时间短。(水量是传统砂滤器的30%左右)

5、16"-96"各型号单元选择,可多单元组合,处理流量可任意扩充。

6、壳体及管路由碳钢Q235B经磷酸盐表面处理,静电喷涂后经240℃烘烤而成,极耐腐蚀。也可采用不锈钢材质制作。

灌溉砂石过滤器选型数据表

型号直径(mm)进出口(mm)建议反冲洗流量m3/h过滤面积m2建议流量m3/h
LJSS1640040/5060.26
LJSS2050050250.315
LJSS3075080250.525
LJSS3690080350.735
LJSS48120080501.250
LJSS541400100721.4872
LJSS601500100901.8290
LJSS6617001001082.21108
LJSS7218001501282.63128
LJSS7820001501503.08150
LJSS8421001501753.58175
LJSS9022001502004.11200
LJSS9624002002284.67228

灌溉砂石过滤器参数和尺寸规格

 LJSS-2LJSS-3LJSS-4LJSS-5LJSS-6
滤层面积(m2)2.23.34.45.56.6
大水压(kg/cm2)66666
反洗小水压(kg/cm2)22222
水温(℃)5050505050
罐体重量(kg)240360480600720
A800800800800800
B13201320132013201320
E19701995199520252025
F380355355325325
G17851785178517851785
粗过滤流量(m3/h)80-100120-150160-200200-250240-300
精过滤流量(m3/h)30-5045-7560-10075-12590-150
设备重量(kg)17002600350044005300

注:对于更大的流量可以采用更多的过滤单元连接在一起

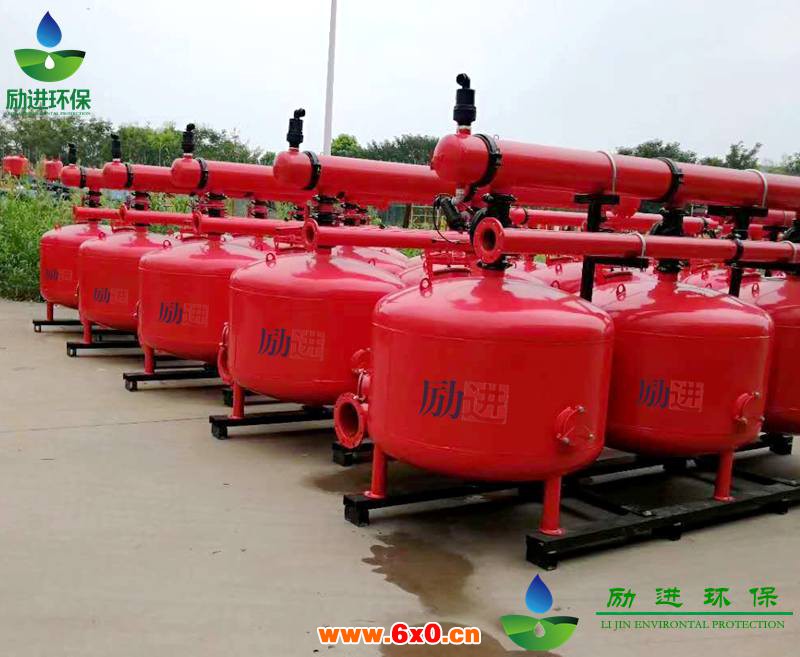

砂石过滤器 (10).jpg
