吴海英
安科瑞电气股份有限公司，上海 嘉定 201801
摘要：基于目前科学技术飞速发展，人们对电力资源的依赖越来越广泛，而现阶段国内电力系统的运营成本还相对较高，因此完善电力系统各方面的工作已经势在必行。电力监控系统在整个电力系统中具有重要的作用，它能够有力的促进电网管理工作效率，降低电力系统的运营成本，本文通过安徽省立医院电力监控系统的应用介绍电力监控系统在医院中的应用。
0 引言
配电自动化，是一项集计算机技术、数据传输技术、控制技术、现代化设备及管理于一体的综合信息管理系统。其目的是提高供电可靠性，改善电能质量，向用户提供优质服务，降低运行费用，减轻运行人员的劳动强度。
随着电力网络的不断发展，用电负荷的持续增长，各种新型负载不断涌现，用户更加关注电能质量问题，同时也对电能质量提出了更加严格的要求。用户需要更加有效的电力监控管理解决方案来应对上述变化带来的挑战，以实现配电系统持续可靠、高效低耗的运行。本文通过对安徽省立医院电力监控的建设，介绍电力监控系统在医院中的应用。
1 项目概述及建设目标
安徽省立医院综合病房大楼工程位于合肥市庐江路 17 号 , 整个项目分两期建设 , 其中 一期总建筑面积为 15.32 万m²；其中：建筑等级为一级；防火等级一级；抗震烈度按八度设防；人防工程等级六级二等人员掩蔽所，建筑高度 99.5m, 一 期工程的智能化系统部分投资概算约人民币 2000 万元。
在本项目共有2个变电所，其中10/0.4KV变配电室1个、0.4KV配电室1个，共有21个高压微机保护，低压出线432个回路；
本电力监控系统中，监控要求主要有以下几个方面：
1.远程观测。要求系统能够准确的对电流、电压、有功功率、无功功率、有功电能、无功电能、视在功率、功率因数、频率、开关状态等信息进行检测。
2.远程通信。要求系统能够及时的传递设备运作状态以及故障信息。
3.报警。要求系统能够通过设定，对各种信息进行报警。4.显示。要求系统能够就地显示出各部分运作信息。
2 电力监控系统的设计
在监控系统的设计中，要充分考虑客户的实际需求，以及电力系统的实际结构、电力系统的实际载荷能力等因素，进而合理的选择监控设备，这既有利于减少系统运作的成本，同时也有利于系统功能的实现。
本项目的电力监控系统，可以实现对楼内高低压配电回路的实时监控，有利于电能管理。另一方面，电力监控系统不仅能够准确的表示出回路的用电状况，它还具备网络通讯等功能，能够与计算机、串口服务器等设备进行组合，及时的显示楼内各个配电回路的运作状态，当楼内电力系统的负载越标时，电力监控系统能够迅速报警，发出语音提示。另外，电力监控系统还能够生成报表、曲线图等统计信息，便于有关人员分析楼内各部分的用电状况，使楼内的用电活动更加安全，从而保证楼内人员的生命安全，提高办公人员的工作效率。
2.1 系统结构

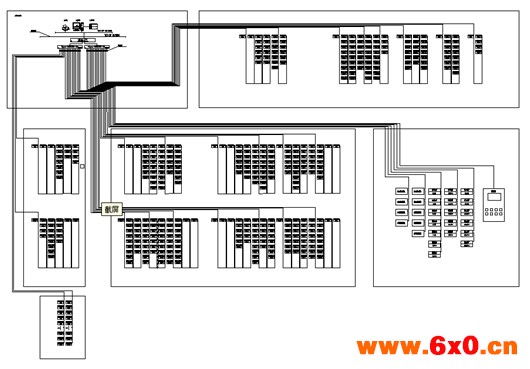

依据医院配电室分布情况，电力监控系统建设采用分层分布式结构，系统包括：站控管理层、网络通讯层、现场设备层。系统网络结构如图所示：
站控管理层管理人员与计算机进行人机交互的直接窗口，对采集的现场各类数据信息计算、分析与处理，并以图形、数显、声音等方式反映现场的运行状况，是系统的最上层部分。主要由系统软件和必要的硬件设备，如工业级计算机、打印机、UPS电源等组成。
通讯层使用的设备为2台NPORT5630-16数据采集器。该层是数据信息交换的桥梁，负责对现场设备回送的数据信息进行采集、分类和传送等工作的同时，转达上位机对现场设备的各种控制命令。
现场设备层主要是连接于网络中用于电参量采集测量的各类型的仪表等，也是构建该配电系统必要的基本组成元素。根据本项目的实际特点，在本项目方案设计时为低压配电进线回路安装PZ96-E4/KC智能仪表出线回路安装PZ72-E4/KC智能仪表，实现每个回路三相电流、三相电压、频率、功率、电能等电参量监测；并对每个回路断路器分合闸状态进行监测。
2.2 网络设计
电力监控系统中的网络系统能够及时的对数据进行传输，并迅速传递操作指令，是实现电力监控系统各项功能的基础。对于安徽省立医院电力监控系统来说，系统中监控设备较多，而且分布于2个配电时内，由于距离比较近，通过屏蔽双绞线直接接至值班室的数据采集器上然后将所有数据上传至后台监控主机。
2.3监控系统软件功能设计
系统依据客户实际需求进行设计，并实现了一次主接线图界面显示；电参量遥测及电参量越限报警；事件记录；系统运行异常监测；故障报警及操作记录；报表查询与打印；系统负荷实时、历史曲线，用户权限管理等主要功能。
变电所实时监控系统图为主监控画面，主要实时监测变电所所有回路的运行状态，红色代表合闸，绿色代表分闸。在系统图中可以直观的看到每路进线和出线的运行参数和状态，可以看到变压器出线侧的所有常规电力参数，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度等。如下图所示：
变电所一次系统图
遥信和遥测报警功能，主要完成对低压各出线回路的开关运行状态和负载进线监控，对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警，提醒值班人员及时处理。负载越限值在相应权限下可自由设置。具备历史查询功能，如下图所示：
报警功能历史查询

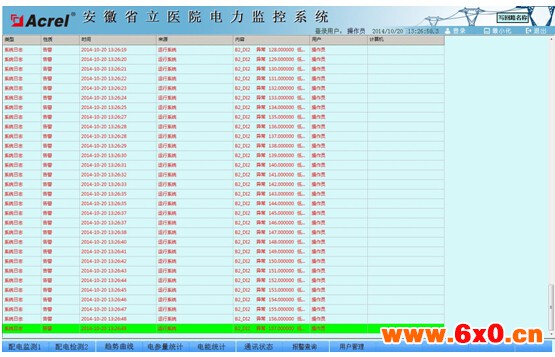

事件告警记录功能，主要完成对查询时间段内出现的报警信息事件记录以及发生时间，为值班人员提供依据并且分析事故发生的原因，如下图所示：
报警功能实时查询
参数抄表功能，主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询，具备数据导出和报表打印等功能。该报表查询安徽省立医院变电所变压器出线各低压回路的电参数，主要包括：三相电流、有功功率和有功电度。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示
电参数抄表
用电量报表功能，可选择时间段进行查询，支持任意时间段电度累计查询，具备数据导出和报表打印等功能。为值班人员提供了精确可靠的电能报表。该报表各回路名称和数据库关联，方便用户修改回路名称。如下图所示，显示办公楼实验楼配电回路的精确用电量，用户可以直接打印报表，可以以EXCEL格式另存到其他位置。 如下图所示：
电能报表

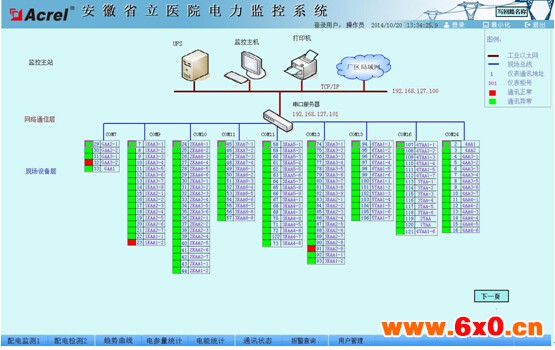

系统通讯结构示意图，主要显示系统的组网结构，系统采用分层分布式结构，同时监测间隔层设备的通信状态。红色表示通讯正常，绿色表示通讯故障。下图为变电所通讯状态示意图。
通讯结构示意图

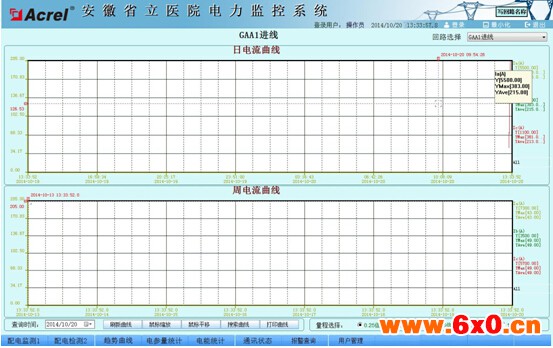

负荷趋势曲线界面中可直观的查看回路的负荷运行情况。查看实时和历史趋势曲线，点击画面相应按钮或菜单项可以完成相应功能的切换；帮助用户进线趋势分析和故障追忆，具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持。如下图所示：
趋势曲线图
3、供配电设计中应用电力监控系统的意义
综上所述，电力监控系统帮助用电单位提高效率、减少损失、降低运营成本，电力监控系统能够有效确保电网管理效率、缩小电力运营成本，也成为供配电设计中不可或缺的重要组成部分。电力监控系统的通信、故障报警、数据存储记录等功能使得工作人员在实际工作中更加方便，可以通过人机操作界面, 直接了解到电力系统的运行状态,并能迅速传递出操作指令，由于监控设备对数据的传递都是通过网络传输来实现，因此，不同的电力监控系统可以设计不同的组网方式,确保数据信息能够迅速、精准的进行传输。另一方面，在供配电设计中运用电力监控系统，应该根据实际情况选择监控设备。一般的电力监控系统通常都采用具有远程通信、远程观测以及远程控制等功能的设备，而一些高端电力监控系统则需要选择功能更加齐全的智能设备。
在商务楼、写字楼，学校、医院等场所设置电力监控系统，可以实现对楼内高低压配电回路的实时监控，有利于电能管理。另一方面，电力监控系统不仅能够准确的表示出回路的用电状况，它还具备网络通讯等功能，能够与计算机、串口服务器等设备进行组合，及时的显示楼内各个配电回路的运作状态，当楼内电力系统的负载越标时，电力监控系统能够迅速报警，发出语音提示。另外，电力监控系统还能够生成报表、曲线图等统计信息，便于有关人员分析楼内各部分的用电状况，使楼内的用电活动更加安全，从而保证楼内人员的生命安全，提高办公人员的工作效率。
参考文献
[1]《电力电测数字仪表原理与应用指南》， 任致程、周中，中国电力出版社
[2]《电力监控系统在供配电设计中的应用》，高士宏，科技风
[3]《电力监控运用于10kv供配电设计》，姚强，科技天地
作者简介：
吴海英，女，本科，安科瑞电气股份有限公司，主要研究方向为智能电力监控与电能管理系统。Email: acrelwhy@163.com 电话：021-33510314 手机：18702111625 QQ:2880157856
