雷沃RG系列水稻机主要调整部位及方法

来源:网络  作者:网络转载   2019-10-07 阅读:659

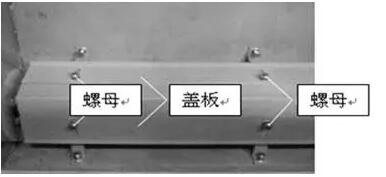

   1.集粮系统   卸粮底搅龙负荷的调整   卸粮底搅龙作用:位于粮箱底部,将粮箱中的粮食推运至竖直卸粮搅龙底部,粮食再经竖直卸粮搅龙卸出。   调整方法:松开螺母,可上下调节盖板位置,应根据作物的干湿程度适当调整盖板开度。    调整参考:   开度过大,搅龙超负荷工作;开度过小则效率太低。   高位卸粮筒机型卸粮筒的使用   卸粮筒的举升:扳动左侧卸粮操纵手柄,往前方扳动,水平卸粮筒下降,往后方扳动,卸粮上升。    卸粮筒的旋转:卸粮操纵开关,往A向扳动,卸粮筒向左旋转,往B向扳动,卸粮筒向右旋转。   高位卸粮筒机型粮箱分流板的调节   粮箱分流板出厂时处于中间高度位置,当谷物干燥时,将分流板下调,避免谷物下滑过快导致搅龙堵塞;当谷物水分较高时,将分流板上调,提高卸粮速度。   分流板调整如下:   1、将粮箱转出;   2、分步松开分流板的前后固定螺栓,将分流板调整至相应位置后,再进行重新紧固;调整结束后,将粮箱关闭。    注意事项:分流板调整时粮箱内不得装有谷物。   2.底盘系统   底盘部件的有关调整   底盘作用:支撑、行走,将驱动桥传递的动力,作用于地面,实现整机行走和转向。   转向拉杆的调整   调整方法:先松开转向拉杆的锁紧螺母,调整转向拉杆长度,让转向手柄处于中间位置,转向控制阀处于不受力的自由状态,然后用锁紧螺母将调整好的转向拉杆锁紧。    液压无级变速调速操纵装置的调整   调整方法:将件1(手柄)调整到中立位置;件3(倒车安全开关)与件5(中位安全开关)的触头分别置于件2(弹片)压缩后触及到位置及件4(摇臂)凸轮最高端位置;调整件6(拉杆)使件7(HST液压无级变速装置)中件8(连接板)处于上下摆动的中间位置。 QQ截图20170109104935   履带的调整   调整方法:(新履带使用20及50小时后应检查和调整)   将收割机移至平坦场所,停止发动机,在水泥地或其他坚硬地面用千斤顶将收割机顶起;   使履带处于距地面约10cm的悬空状态;   调整履带,使前侧第3支重轮与下侧履带的间隙为10~15mm;   调整时时先松开锁销,抽出锁定板,然后调整张紧螺杆,向后调整则导向轮向后移,履带张紧,向前调整则履带松开;    左右履带调整完毕后安装锁定板,插好锁销,移开枕木、千斤顶。    转向油缸间隙的调整   调整方法:   在进行此项调整前,将割台升至最高位置,务必将安全架锁定并将割台可靠支撑后方能进行检修。   松开螺母,调节螺栓,使限位调节螺栓与转向拨叉摆臂之间的距离控制在0.5mm(毫米)~1.0(毫米)mm,调整完毕后锁紧螺母。
