维控HMI和PLC在防火卷帘门钢材追锯设备的应用

一、简介

防火卷帘门，两边各有一根钢材导轨，中间是由尺寸相同的多根钢材连接而成。目前，有很大一部分生产设备还是停切或者气缸随动锯切，生产效率低、精度误差大。此设备可实现卷帘门导轨的高精度、不停机锯切加工。

二、工艺要求

1.设备实现不停机锯切，精度保证在3mm内。

2.主机速度可随意变化，不能影响加工精度。

3.可设定多组订单，当前组订单完成后自动执行下一组订单。

4.每一组订单可选择使用或者不使用。

三、方案

该控制系统采用维控人机界面LEVI700LK触摸屏，PLC主机采用LX3VE-1412MT构成。

1.LX3VE-1412MT有电子凸轮功能，和机械配套可完成追剪动作。

2.电子凸轮是主从轴位置同步，依靠编码器采集的位置信息来移动切料轴，不受主轴变速的影响。

3.生产订单是通过维控plc的变址寄存器在plc内制定的，订单组切换可实现不停机自动切换订单组。

四、程序简要介绍

HMI程序

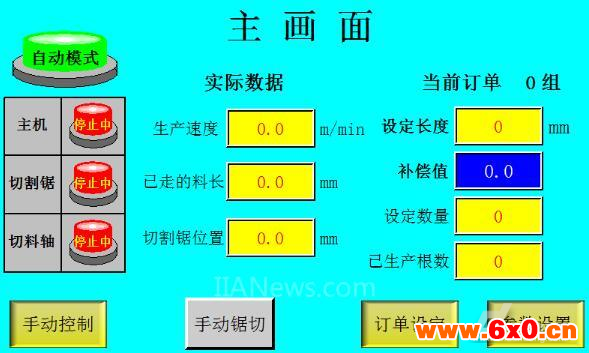

主画面

可现实设备的当前状态

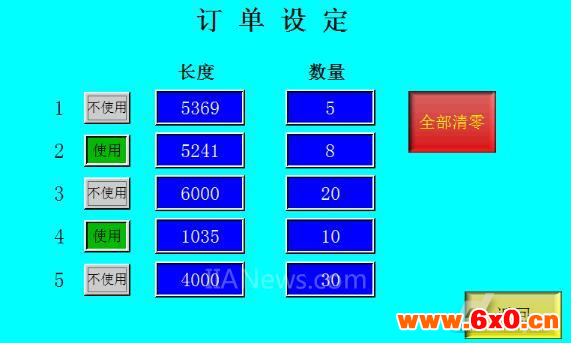

订单设定

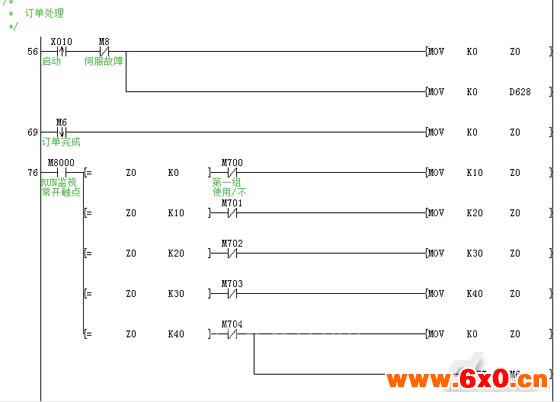

PLC部分程序：

订单处理部分程序，用的变址寄存器。

五、工程总结

1、维控的LX3VE系列plc，具有的电子凸轮功能，可高效、精准的实现设备的不停机裁切。

2、此系统是利用plc的变址寄存器在plc内做的订单，订单组切换无需等待，可有效的降低废料的产生。

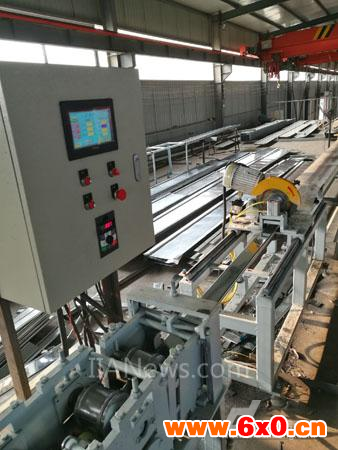

六、机器图片
