洋马高速插秧机插植臂作业前的点检

　　插秧机每日作业前必须对插植臂进行点检，确保插植臂能够正常工作，保证插秧质量。

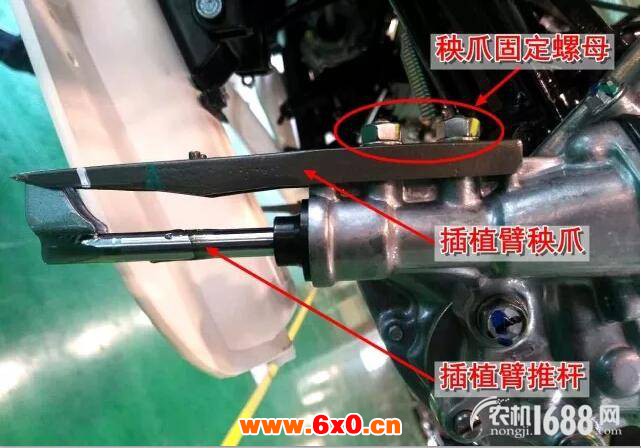

　　检查插植臂秧爪的磨损程度及更换方法

　　插秧姿势乱、稀疏、浮苗等，无法很好插秧时，可能是秧爪磨损。

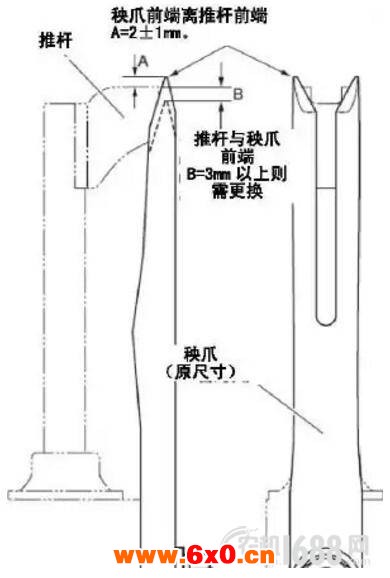

　　推出推杆时，秧爪的前端和推杆的前端如下图所示。

　　点检方法

　　手动转动回转箱，推杆处于推出状态时，秧爪与推杆的前端为A=2±1mm，秧爪B=3mm以上磨损时需要更换。

　　更换方法

　　① 卸掉秧爪固定螺母（2颗），取下秧爪

　　② 将新的秧爪按原样装好

　　③ 点检、调节推杆与秧爪之间的间隙

　　④ 点检、调节取苗导轨与秧爪的间隙

　　⑤ 点检、调节纵向取苗量

　　重 要

　　使用扭矩扳手紧固秧爪固定螺母，紧固力矩为4.9-6.9N.m，如紧固不恰当的话,会造成秧爪歪斜,导致浮苗、秧苗稀疏。

　　安装秧爪时，必须除去安装部的异物。

　　更换秧爪时，必须确认秧爪与推杆不干涉。

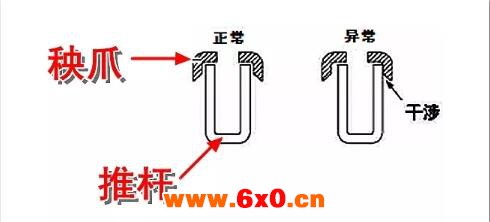

　　秧爪与推杆间隙的点检、调节方法

　　点检方法

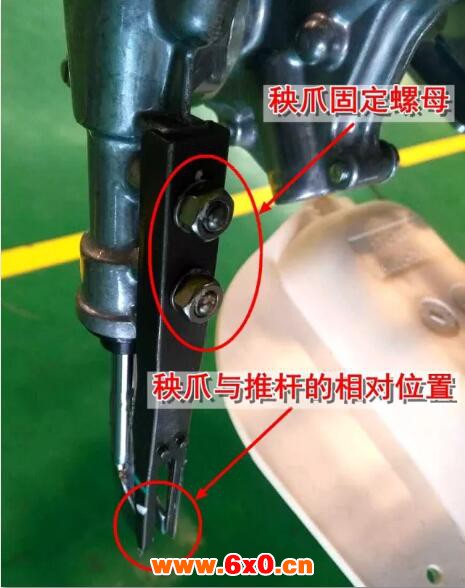

　　手动转动回转箱，推杆到秧爪前端时，确认推杆和秧爪是否干涉。

　　调节方法

　　推杆和秧爪干涉时，松开秧爪的固定螺母（2颗），左右调节秧爪，完成后重新紧固秧爪固定螺母。

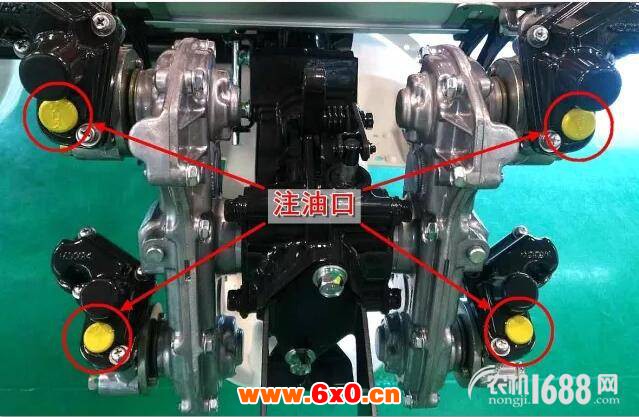

　　插植臂注油的方法

　　插秧机作业前需要确认插植臂内油量是否足够，不足时需要添加。

　　如不及时添加润滑油会导致插植臂内部的部件损坏。

　　注油量为1-15cc（追加润滑油时）

　　出厂时为15cc
