电磁系仪表的工作原理

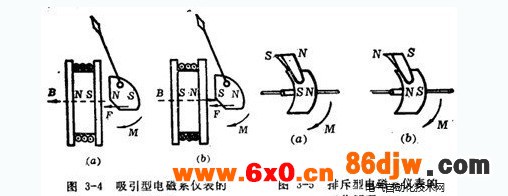

电磁系仪表的工作原理吸引型电磁系仪表的工作原理如图3-4所示。当被测电流通过固定线圈时，在线圈的附近就产生磁场，其方向可用右手螺旋定则判定.在磁场中，可动铁片被磁化.由于磁化方向与磁场方向相同，使可动铁片靠近线圈一端的极性恰与线圈右侧的极性相反，从而对可动铁片产生吸引力[见图3-4(a)]，形成转动力矩，带动指针偏转.当转动力矩与游丝所产生的反作用力矩相等时，指针便停止在某一平衡位置，指示出被测电量(电流或电压)的大小.当固定线圈中的电流方向改变时[见图3-4(b)],磁场方向和可动铁片的极性同时跟着改变，吸引力的方向不变，故指针偏转的方向也就不会随电流方向的不同而改变.可见，这种仪表既可用来测量交流电量，又可用于直流测量.

排斥型电磁系仪表的工作原理如图3-5所示.当固定线圈通过电流时便产生磁场，此磁场使固定铁片和可动铁片同时磁化，并使两个铁片同一侧的极性相同，由于同性相斥，结果使可动部分带动指针偏转.当转动力矩与游丝产生的反作用力矩平衡时，指针便指示出被测电址的大小;反之，如果固定线圈内的电流方向改变时，则由它所建立的磁场方向就随之改变，两个铁片的极性也同时改变，所以，排斥力的方向仍然保持不变.也就是说，指针偏转方向仍与原方向相同.山此可见.该机构仍能适合交、直流电最的测量.

当电磁系仪表用于测量直流量时，其转动力矩M与通电线圈中的直流电流I的平方成比例，即

　　Ka—与偏转角有关的一个系数二臼取决于活动部分所

处的位置以及线圈、铁片的形状、大小和材料，

可近似认为是一个常数。

这里顺汉指出，磁电系仪表的转动力矩与电流的一次方成正比.而对于电磁系仪表来讲(以排斥型结构为例)，由于两铁片间的相斥力而产生的转动力矩，既正比于固定铁片磁性的强弱，又正比于活动铁片磁性的强弱，而两个铁片.又同时正比于线圈的电流，所以转动力矩与电流的平方成正比关系.

由上述分析可知，当交流电流通过线圈时，其瞬时转矩Mt，与电流瞬时值2的平方成正比，即
