指针式万用表直流电压测量电路

　　指针式万用表直流电压测量电路到底是怎么操作的呢？下面小编就将以MF9型万用表测量直流电压的电路为例。

　　将转换开关置于直流电压“一”挡位,就可以构成图所示的直流电压测量电路。从MF9型万用表测量直流电压的电路可以看出,利用转换开关的活动连接片“a”刀、“b”刀分别将同定触点5、6、7、8、9、10接到金属片A或B上,相应地得到六个不同的测量直流电压的量限。只有最低电压挡0.5V是单独配用附加电阻,其他各挡则采用共用附加电阻的电路。在这个电路中,表头仍保持与电流挡所用的各分流电阻并联,然后串接附加电阻,这就相当于一个灵敏度较低而内阻较小的表头与附加电阻串联,其好处是可以使得直流电压挡与交流电压挡共用一个附加电阻元件。电路分析如下：

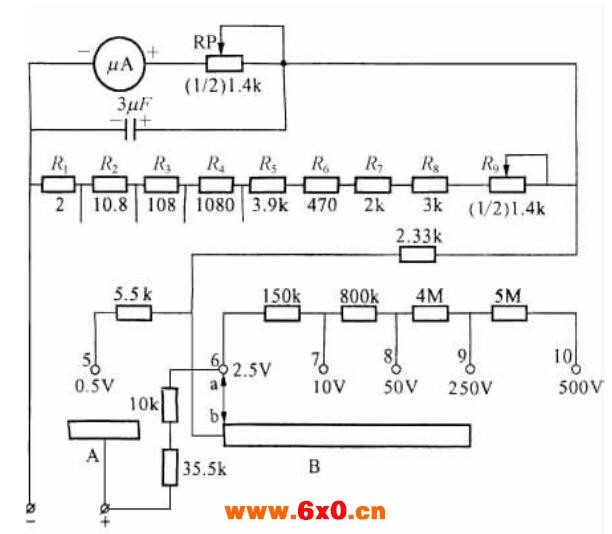

　　MF9型万用表测量直流电压的电路

　　1.当转换开关A的活动连接片“a”刀、“b”刀与触点“5”连接时,此时与表头串联的附加电阻只有5.5kΩ。路径是：从“+”开始—A—a—
　　b—5.5kΩ—2.33kΩ—1.4/2kΩ—μA—“一”。因只串联一个5.5kΩ的分压电阻,所以量程最小,只能测量0.5V及以下的直流电压。
　　2.当转换开关B的活动连接片“a”刀、“b”刀与同定触点“6”连接时,此时与表头串联的附加电阻路径是：从“+”开始—经35.5kΩ—a-b-2.33KΩ-1.4/2KΩ-μA电源"-"。由于串联的附加电阻比较小,因此量程比较小,接通的是2.5V直流电压挡。
　　3.当活动连接片“a”、“b”与触点“7”连接时,表头串联的附加电阻路径是：从转换开关A的“+”开始—经35.5kΩ—10kΩ—150kΩ—
　　“7”—a—b—2.33kΩ—1.4/2kΩ—μA—“一”。因串联的附加电阻比2.5V挡增加了一个150KΩ的电阻,所以量程增大为10V挡。
　　4.当滑动刀V’和“b”接通了同定触点“8”时,表头串联的电阻是:35.5KΩ-10kΩ-150kΩ-800kΩ-~a-b—B-2.33KΩ-1.4/2KΩ—μA—“一”。由于表头串联的附加电阻比10V挡又增加了一个800kΩ的电阻,所以量程增大为50V。相应地,读者可以自己分析250V挡和500V挡。
　　总之,多量程电压挡是靠改变与表头支路串联的附加电阻的阻值而达到改变其量程的目的,串联的附加电阻个数越多(阻值越大）,则量程也就越大。
