数字式万用表200Ω至20MΩ挡测量电路

　　200Ω至20MΩ挡测量电路，到底怎么进行操作呢。本文以以31/2位数字式万用表中的电阻测量电路为例。

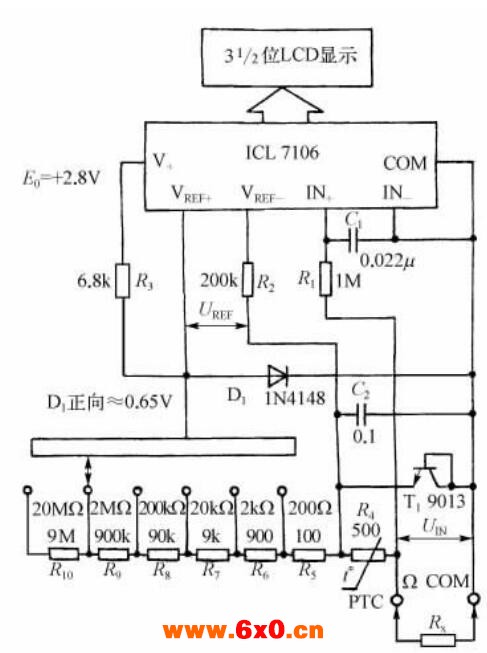

　　下图为电路是采用比例法测量电阻，该电路共设6挡:200Ω、2kΩ、20kΩ、200kΩ、2MΩ、20MΩ。R_X为被测电阻，R5~R10为标准电阻。被测电阻RX经过正温度系数(PTC)热敏电阻R4与标准电阻串联。由ICL7106提供的基准电压为E0（典型值2.8V)，通过R3、D1分压，利用D1正向导通压降（约0.65V)作为测试电压。根据ICL7106集成块的模/数转换成比例读数的特性，即只当Rx两端电压等于标准电阻两端的电压时，亦即U_IN等于U_RFE时，数字式表头显示为1000，这里U_RFE是V_RFE端与V_RFE-端之间的电压。现以2kΩ挡为例，该挡的标准电阻为：R6+R5=900Ω+100Ω=1kΩ

　　多量程电阻测量电路

　　显然当被测电阻R_x恰好为1kΩ时，显示值就是1000，因为该挡的单位是“KΩ”，所以将小数点定在千位上即得到1.000(KΩ)。如果R_X为500Ω，那么R_x两端的电压等于标准电阻（1000Ω俩端电压的一半，所以数字式表头显示为o.500(KΩ)。
　　上述比例法测电阻的原理可用下式表示：

　　式中
　　R_x被测电阻；
　　U_RX——R_X两端电压，近似等于U_IN
　　u_RO——标准电阻两端电压，近似等于U_REF
　　K——电阻测量挡的倍率
　　各挡K值可通过仪表小数点移位和显示单位改变而事设定，无需像指针式万用表那样应由测量者临时倍乘。各挡的K值可以参考表。

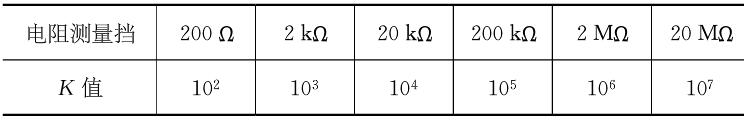

　　倍率表

　　过压保护电路由正温度系数热敏电阻R4（PTC，500Ω)、晶休管T(9013型)以及电容（C2和电阻R1、R2构成。T1的基极与集电极短接，利用其发射极反向击穿电压代替稳压管。因此，若误用电阻挡去检测220V交流电压，则交流电压经过私将晶体管乃发射结反向击穿，此时电压被限幅于6V左右，可保护集成电路ICL7016免受损坏。同时，正温度系数热敏电阻R4随着电流的增加而发热，其阻值迅速增大，从而限制了晶体管T4的反向击穿电流不超过许可范围。由于上述击穿属于软击穿状态，不会损坏T4。所以一旦解除误操作以后，T4能恢复正常。另外，电阻凡和风分别为集成电路的1N+端和V_RFE+端起限流保护作用。为了消除T4被反向击穿时产生的噪声电压，在T4的发射极和集电极之间并联了一只0.1μF的电容C2。
