相位表检查方法和步骤

来源:网络  作者:网络转载   2019-10-05 阅读:109

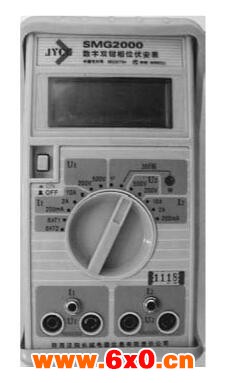

         相位表的检查方法和步骤您真的会了吗?(图文相位表实物),我相信大部分人还是存在一定疑问的,今天小编整理了方法和步骤,快来往下看看吧~


     1、电流的测量。
  1)将相位表的旋钮开关旋至相应的电流挡(以10A挡为宜)。
  2)将相位表的电流卡钳分别卡住电能表表尾的电流进线,依次分别测出电能表U相、W相的电流值,并做好记录。
  2、电压的测量。
  1)将相位表的旋钮开关旋至相应的电压挡(以500V挡为宜)。
  2)将相位表的红表笔(正极)和黑表笔(负极)分别接触到电能表表尾盒内的U相、V相的接线端子上。此时相位表显示窗口的显示值为Uuv的电压值,并作记录。然后再将相位表的红表笔接触到电能表W相的接线端子上,黑表笔仍在V相上,此时的显示值为Uwv的电压值,并作记录。最后,将相位表的红表笔和黑表笔分别接触到电能表的w相和u相的接线端子上,这时的显示值为Uwu的电压值,并作记录。
  3、角度的测量。
  1)将相位表的旋钮开关旋至“j”挡。
  2)先将相位表的电流卡钳卡住电能表表尾U相的电流进线(应注意电流卡钳的极性一定要正确),再将相位表的红表笔和黑表笔分别接触到电能表表尾盒(电能表接线端钮盒)内的U相、V相的电压端子上。此时相位表的显示值是Uuv和Iu之间的夹角,并作记录。再将红表笔接触到W相上.,黑表笔仍在V相.,此时相位表的显示值是Uwv和Iu之间的夹角,并作记录。
  3)再将相位表的电流卡钳卡住电能表表W相的电流进线。将相位表的红表笔和黑表笔分别接触到电能表表尾盒内的U相、V相的电压接线端子上。此时相位表的显示值是Uuv和Iw间的夹角,并作记录。再将红表笔接触到W相上,黑表笔仍在V相上,此时相位表的显示值是Uwv和IW之间的夹角,并作记录。
  4、确定V相。
  1)将相位表的旋钮开关旋至相应的电流挡(以500V挡为宜)。
  2)将相位表的黑表笔接触到电能表的接地螺栓上,用相位表的红表笔依次分别接触到U、V、W的电压接线端子上。当相位表的显示值为“0”时,即可确定此相为电能表实际接线中的V相。
  5、判断实际相序。
  1)将相位表的旋钮开关旋至“j ”挡。
  2)将相位表的电流卡钳卡住电能表任一相电流的进线(应注意电流卡钳的极性一定要正确)。
  3)将相位表的黑表笔接触在上面确定的实际V相电压接线端+上,红表笔则分别接触 在另外两相电压端子上,此时可测出两个角度值?记录下并作大小比较。其中角度值小的即 可确定为电能表实际接线中的U相(此时两个角度值应满足相差60°的条件),另一相即为 W相。这时,也就确定了电能表错误接线时的实际相序。
  6、判断实际接线。
  先根据测得的四个角度,即Uuv和Iu、Uwv和Iu,Uuv和Iw,Uwv和Iw的夹角,来确定电 能表的实际电流。具体方法是:
  1)先画出相量图。在相量图上,以Uuv (电压下标为实际电压相序。若实际电压相序 为WUV时,则下标应为WU)为基准,沿顺时针方向按Uuv.和Iu的角度找出一个点;再以Uwv为基准,沿顺时针方向按(Uwv和Iu的角度找出另一个点,此点和上一个点在位置上基本 重合。按画相量图的方法画出其相量方向,那么这个相量方向即可确定为电能表第一组元件所通入的实际电流。
  2) 在相量图上,以Uuv为基准,沿顺时针方向按Uuv和Iw的角度找出一个点;再以Uwv为基准,沿顺时针方向按Uwv和Iw的角度找出另一个点,此点和上一个点在位置上基本重合。按画相量图的方法画出其相量方向,那么这个相量方向即可确定为电能表第二组元件所 通人的实际电流。
  7、写出错误接线时电能表测得的电能(以功率表示)。
  根据以上测量数据,以及在相量图上进行的分析判断,可以得出电能表错误接线时的电 压相序、电流相序及极性,并可写出错误接线时的功率表达式。
