三相四线有功电能表的接线原理及要求

　　三相四线有功电能表是用来测三相四线电路有功电能的。

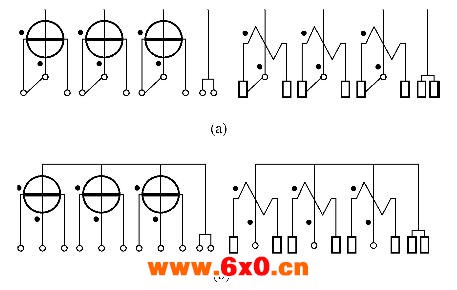

　　三相四线有功电能表的接线如图所示。

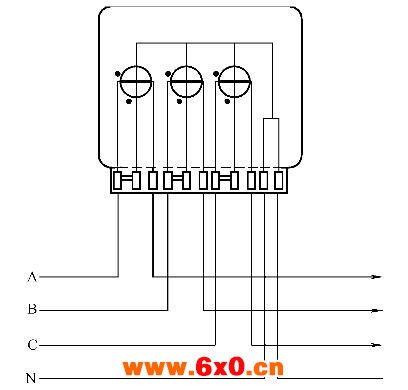

　　直接接通式三相四线有功电能表的接线图。

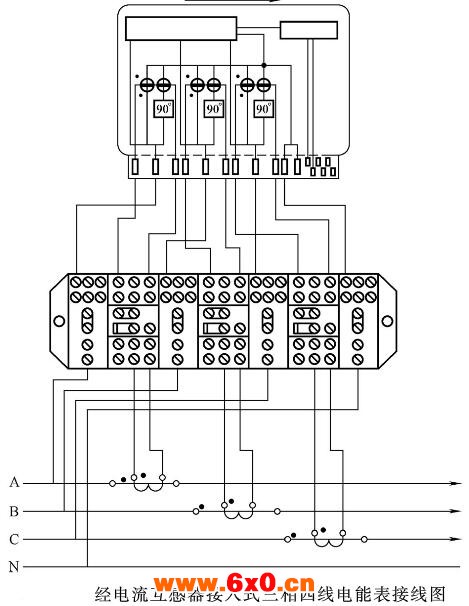

　　经电流互感器接入式三相四线电能表接线图。

　　1、接线原理
　　三相四线电路可以看成由三个单相电路构成的，其平均功率等于各相有功率的综合，其平均功率等于各相有功功率的总和，应该用三只独立的单相有功电能表或三元件三相四线有功电能表测量三相四线电路的有功电能。三相四线电能表是采用三元件共零法构成的，不管三相电压电流是否对称，这种接线都不会引起线路附加误差。
　　三元件三相四线有功电能表计量的电能为
　　公式
　　2、接线要求
　　实际接线时可按接线端子盒的盖板内面的接线图进行。
　　直通式三相四线表若从左向右按1、2、…、8编号，则其中1、3、5分别是三相电源线进火端子，2、4、6分别是三相电源线出火端子，7、8分别是电源线进零端子和出零端子。
　　带电流互感器时的接线要求:
　　带电流互感器时要注意极性，每个互感器的一次侧L1(P1)端均接电源，二次K1(S1)端均接电能表相应电流线圈的“.”或“*”端。一次绕组电流由首端L1(P1)流进至末端L2(P2)流出，串联于主线路；二次绕组电流由首端K1(S1)流入电能表端子至电流元件再返回到末端K2(S2)，形成回路。
　　对于带电流互感器时的三相四线电能表，若从左向右按U2、…、11编号，则其中1、4、7分别是三相电流线进线端子，3、6、9分别是三相电流线出线端子，2、5、8分别是三相电压线接线端子，10、11是零线端子。
