魏德米勒帮助风电行业实现主控系统安全、可靠运行——魏德米勒在湘电风电项目中的成功案例

来源:网络  作者:网络转载   2019-09-23 阅读:1008

魏德米勒凭借极佳的业内口碑、值得信赖的德国品质、满足客户需求的解决方案获得了湘电风能公司的青睐,成功地为其MW级风电项目中为客户提供了一体化的电气联接解决方案,包括继电器、浪涌保护器、开关电源、DC UPS电源、接线端子等产品。

湘电风能有限公司是湘电集团旗下专业从事大型风力发电装备制造企业。主要从事兆瓦级风力发电机组整机和部件的设计、制造、销售和售后服务,拥有国际领先的直驱式风机设计制造技术,是中国大型风力发电装备制造业的龙头企业。

风力发电机组控单位(WPCU)是每台风机的控制核心,分散布置在机组的塔筒和机舱内。由于风电机组现场运行环境恶劣,所以对于控制系统的可靠性要求非常高。主控系统分为塔基控制柜和机舱控制柜,具有对风电机组自动启停、停机、平稳并网、双速切换、自动对风、数据检测和处理、故障记录及自动保护等监控功能。而在此项目中使用魏德米勒的一体化解决方案,对于控制系统安全可靠的工作运行起到至关重要的作用。

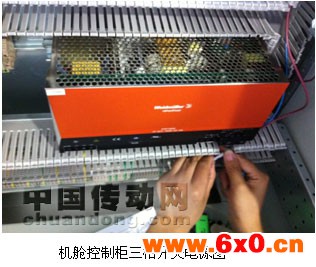

机舱控制柜中需要稳定的AC/DC 电源为PLC、继电器等控制设备及仪表供电。魏德米勒ECOLINE系列开关电源具有宽泛的电压输入范围,三相交流输入3*400V/AC/340..575VAC (450…800VDC),输出电压为24V-28VDC。该系列电源产品具有输出强劲的特点,25~70℃内输出功率余量充裕,转换效率高达 91%。此外,魏德米勒ECOLINE几乎可在所有的环境温度下运行,其宽工作温度范围内强大的输出功率保持能力得到湘电用户的广泛认可。

机舱控制柜电源进线处使用魏德米勒PU I系列电涌保护器,能在纳秒级释放掉35KA以下的电涌电流,从而对电网系统进行有效的电涌保护。该系列电涌保护器不但释放电涌电流时间短,同时还具有放电电流大、残压低和恢复时间快等特点。魏德米勒PU I系列电涌保护器为电子触发式,动作时无电弧喷溅,被广泛应用于湘电项目一级电涌保护。该系列电涌保护器直接卡装在机舱控制柜的T35导轨上,最大允许的工作电压为260VAC。因为PU I系列电涌保护器第一级浪涌保护器触发电压低,所以和第二级的电涌保护器之间无需退耦元件,这也是该产品的另一个显著优势。

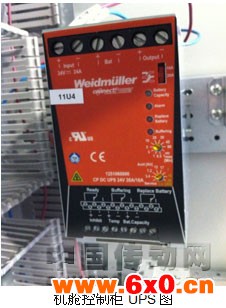

在机舱控制柜使用魏德米勒DC UPS电源产品,当盘柜电气设备主电源输入电后,DC UPS后备电源可以提供稳定的24VDC输出,从而保证负载设备在设定的时间内稳定、不间断地运行。该系列电源产品具有4~20mA的电池容量模拟信号输出,保证了上层控制设备的有效监测、控制。魏德米勒DC UPS电源产品和电池模块组成闭环温度检测控制回路,实现独有的动态充电特性调节,保障电池的使用安全和寿命。

在机舱控制柜使用魏德米勒TERM系列超薄中间继电器, 作为控制系统和现场设备之间的接口,实现开关量信号的安全隔离、转换和控制。该系列继电器厚度仅有6.4mm(1副转换触点)和14mm(2副转换触点),能最大程度满足机舱控制柜对空间节省的需求。采用横联件可节约大量的导线并极大地缩短了布线时间。此外螺钉、弹片式联接技术保证接线快速、方便并且可靠,且适应风机高抗振性要求。继电器插头可插拔,同电压等级电磁式继电器和光耦继电器的底座通用,便于现场改型。高亮度LED显示、释放杆、标记号标识和接线位置使得现场的应用更人性化,能完全满足用户对于操作的需求。

通过魏德米勒产品在湘电风电控制系统项目中的应用,能帮助湘电实现风电主控系统安全、可靠运行。魏德米勒产品将一直致力于为客户提供能够真正满足他们需求的解决方案,一个个成功案例都证明了魏德米勒做到了这点,让我们期待魏德米勒为中国客户带来更多、更高效的解决方案。
