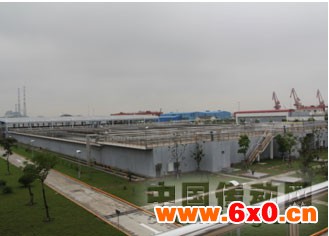

源江水厂，主要担负闵行和松江部分地区的自来水生产供应工作。根据上海市水质调度监测中心的统计数据显示，出厂水的四项综合合格率连续2年保100%。源江水厂采用臭氧活性炭深度处理工艺，源水经深度处理后出水CODMn平均值为2.65mg/L，氨氮平均值0.21mg/L。
深度处理工艺简而言之就是经过水质深度处理，COD指标降低为1毫克/升左右，有效地分解了水中的有机物，同时碳层的有效吸附使水的色度大大地降低（接近0），真正达到了纯净透明，口感也大为提高。
通过增加“活性炭+臭氧”的深度处理工艺，确保即便是水源源头受到污染时，出厂水水质仍达到合格标准。同时，在城市供水管网未对出厂水造成二次污染的前提下，经过深度处理的自来水，水质得到升级，可以直接饮用。
在深度处理过程中，经常要对控制节中的浊度、液位等参数进行检测，并根据水质情况对水处理过程加以控制，使其最终达到规定的水质标准。常用到的自动化在线仪表有：浊度计、臭氧浓度计、液位计、流量计等。魏德米勒为此项目提供了整体解决方案，包括16路接口板、WAVE II系列信号隔离变送器以及PUIII系列电涌保护器等产品。
现场控制层采集的模拟信号，例如：进水流量、水质仪表、浊度等信号在进入PLC前，需要通过隔离变送器将其转变为4-20mA、0-5V等标准信号，供PLC进行逻辑运算。魏德米勒的WAS5 CCD 1OPT隔离变送器采用输入、输出和电源三端隔离技术，能将输入类型为二线制、三线制变送器信号或电流源信号转换为标准的4-20mA信号，且能切断现场信号过来的耦合干扰，联接到PLC模拟量输入控制卡件。并且通过使用魏德米勒WAVE II系列隔离变送器能有效消除现场的恶劣环境干扰对PLC进行数据处理的影响，避免各种电磁干扰对信号源产生影响等问题，从而实现对现场仪表和传感器信号的变送、转换功能。

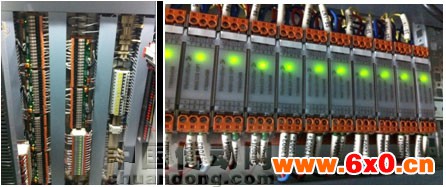

由于水厂控制系统中的DI/DO点数比较多，源江水厂深度处理控制系统采用魏德米勒集成式16路接口板，该产品集成了端子+继电器+回路指示功能。通过预制线缆和前置联接件和PLC板卡相连，具有效节约调试和接线时间、控制柜内布线更加美观、节约柜内空间、方便用户查找故障点等优势。同时采用插拔继电器方式，方便更换，有效节约产品的运营成本。作为控制系统和现场设备之间的接口，实现开关量信号的安全隔离，转换和控制，为客户提供了一体化接口解决方案。
此外，在源江水厂还使用了魏德米勒电源PU III电涌保护器，能对现场的电源系统进行有效的保护。魏德米勒PUIII电涌保护器最大放电电流为7KA，标称放电电流3KA，遥信触电：250V 1A 1CO。该系列电涌保护器适用于终端设备电源的防护，可以确保设备电源不受电涌冲击的影响，保护设备安全可靠地运行工作。魏德米勒PUIII系列电涌保护器具有遥信触点，能输出告警信号，可以对电涌保护器的工作状态进行远程监测。此外该系列电涌保护器还具有状态指示功能，能对产品的工况进行有效指示，方便用户进行辨识。
目前，深度水处理在我国只有北京、上海、深圳等地有小规模应用。源江水厂深度处理工程项目完成后，将进一步提高应对水源变化的应急处置能力，保障城乡供水安全和提高居民生活直饮水水质。通过魏德米勒产品在源江水厂深度处理工程项目的成功应用也再次验证了魏德米勒能为水处理行业提供性能卓越、性价比高的解决方案。
