1、拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2、看概略图和框图，由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3、看电路图是看图的重点和难点，电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
（1）、要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
（2）、按照先看主电路，再看辅助电路的顺序进行看图。主电路是电气控制线路中大电流流过的部分，包括从电源到电机之间相连的电器元件，看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，用辅助电路的回路去研究主电路的控制程序，进而搞清楚整个电路的工作原理和来龙去脉。
4、接线图和电路图互相对照看图，可帮助看清楚接线图。读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。因此，看接线图时，要把配电盘(屏)内、外的电路走向搞清楚，就必须注意搞清端子板的接线情况。

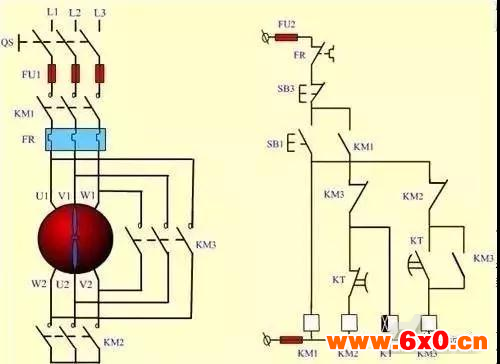

三相绕线式异步电动机启动控制
接下来说说分析各个线路时要注意的一些要素：
分析主电路：无论线路设计还是线路分析都是先从主电路入手。主电路的作用是保证机床拖动要求的实现。从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等控制要求与保护要求等内容。
分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始，经过逻辑判断，写出控制流程，以简便明了的方式表达出电路的自动工作过程。
分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。这部分电路具有相对独立性，起辅助作用但又不影响主要功能。辅助电路中很多部分是受控制电路中的元件来控制的。
分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。
总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后，还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。
