用万用表对熔断电阻器的两种检测

来源:网络  作者:网络转载   2019-10-05 阅读:194

  熔断电阻器的主要参数有标称阻值、额定功率、允许偏差等,各参数的概念与一般色环电阻基本相似。
  一般情况下,在熔断电阻器上只表示出它的标称阻值,其他参数不表示。标称阻值的大小均以色环表示,其具体表示方法与普通色环电阻相类似。但根据产地的不同又有区别,有的有四道色环,有的只有一道色环。对于四道色环的熔断电阻器,其识读方法可根据普通色环电阻的规律进行,第一、二环分别代表阻值的前两位数,第三环代表倍率,第四环代表误差。而对于只有一道色环的熔断电阻器,色环的颜色代表不同的阻值。例如,黑色代表10Q,红色代表2.2Q,白色则代表1Q。
  熔断电阻器的检测,本文主要讲两种,一种的开路,另一种就是在路,下面是详细介绍:
  1.万用表对熔断电阻器的开路检测

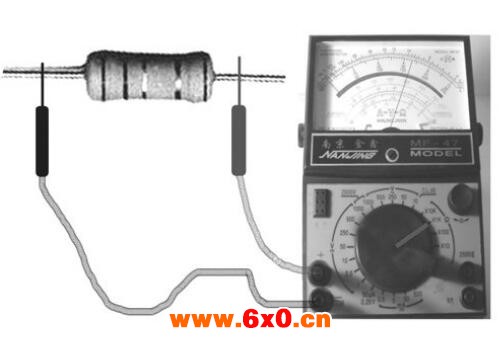

  用万用表对熔断电阻器的开路检测方法如图所示。用万用表的欧姆挡测量它的两根引脚之间的电阻值,当熔断电阻器熔断后所测得的阻值应为无穷大。若测量熔断电阻器的阻值远大于它的标称阻值,则说明被测熔断电阻器己变值损坏。一般来说,熔断电阻器不会出现短路的故障。
  2.万用表对熔断电阻器的在路检测

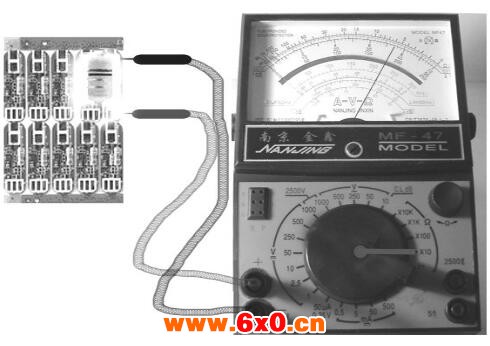

  在电路中,当熔断电阻器熔断开路后,可根据经验做出判断。若发现熔断电阻器表面发黑或烧焦,可断定是其负荷过重,是由于通过它的电流超过额定值很多倍所致;如果其表而无任何痕迹而开路,则表明流过的电流刚好等于或稍大于其额定熔断值。对于表面无任何痕迹的熔断电阻器好坏的判断,可给电路通电,再借助万用表电压挡测量熔断电阻器的两端对地直流电压,当测量一端电压为0V,另一端电压正常时,则说明该电阻器己经幵路。在路检测也可以借助万用表R*1Ω挡来测量电阻器的阻值,具体检测方法如图所示。为保证测量准确,应将熔断电阻器一端从电路上焊下。若测得的阻值为无穷大,则说明此熔断电阻器己失效开路;若测得的阻值与标称阻值相差甚远,表明电阻变值,也不宜再使用。在维修实践中发现,也有少数熔断电阻器在电路中击穿短路的现象,检测时也应予以注意。
