万用表可检测智能功率模块典型故障？

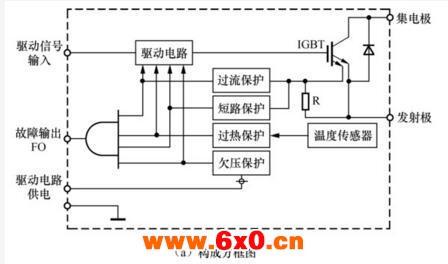

　　智能功率模块（IPM）主要以绝缘栅双极型晶体管，耐高压绝缘栅双极型晶闸管为功率管，结合驱动电路，保护电路等构成，如下图所示，当然不同型号的产品，内部具有的功能也不相同。

　　典型故障：
　　当产生异常后，主要有以下几点：
　　1、压缩机不运转，显示异常故障代码。
　　2、压缩机不运转，显示负载电流故障代码。
　　3、压缩机不运转，显示无电路或无负载的故障代码。
　　注意：
　　还有12V等电压，所以此类模块损坏后，会导致室外机CPU电路因没有供电而不工作，从而产生空调器不工作故障，并且显示通信异常故障代码。
　　故障检测：
　　检测方法主要通过四种：直观检查，电压测量，电阻测量以及代换法，采用示波器测量输出信号波形效果会更好。下面介绍一下测量方法与步骤：

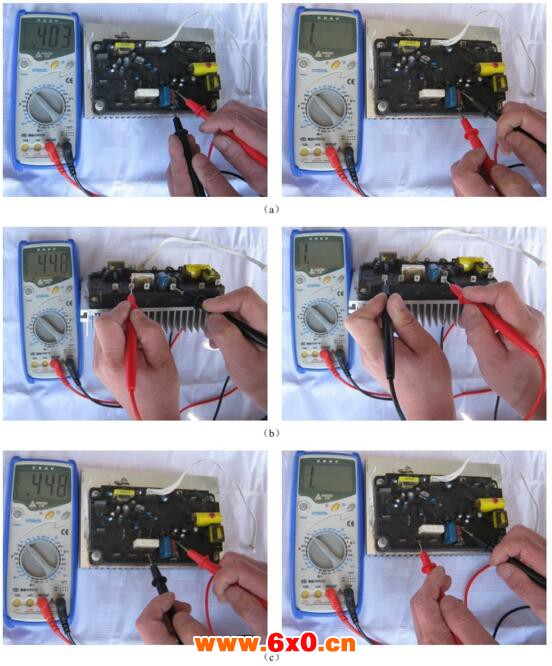

　　首先用万用表置于二极管挡，测量U，V，W3个输出端子与300V供电端子与地间的正向导通压降为0.403V，反向导通压降为无穷大（显示的数字为1），如图a所示。
　　然后，将数字万用表置于二极管挡，测量U，V，W3个输出端子与300V供电段子P+间的正向导通压降为0.448V，反向导通压降为无穷大（显示的数字为1），如图b所示。
　　接下来，将数字万用表置于二极管挡，测量U，V，W3个输出端子与接地端子P-间的正向导通压降为0.448V，反向导通压降为无穷大（显示的数字为1），如图c所示。

　　万用表测量示意图

　　若以上测量的导通压降为0或过小，说明功率管击穿货漏电，若正，反向都为无穷大，说明功率管开路或内部线路开路。
