怎样用兆欧表测量绝缘电阻？

　　兆欧表是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻。那么，怎样用兆欧表测量绝缘电阻呢？
　　兆欧表有三个接线柱，上端两个较大的接线柱上分别标有“接地”(E)和“线路”(L)，在下方较小的一个接线柱上标有“保护环”(或“屏蔽”)(G)。
　　1、线路对地的绝缘电阻
　　将兆欧表的“接地”接线柱(即E接线柱)可靠地接地(一般接到某一接地体上)，将“线路”接线柱(即L接线柱)接到被测线路上，如下图所示。

　　连接好后，顺时针摇动兆欧表，转速逐渐加快，保持在约120转/分后匀速摇动，当转速稳定，表的指针也稳定后，指针所指示的数值即为被测物的绝缘电阻值。
　　实际使用中，E、L两个接线柱也可以任意连接，即E可以与接被测物相连接，L可以与接地体连接(即接地)，但G接线柱决不能接错。

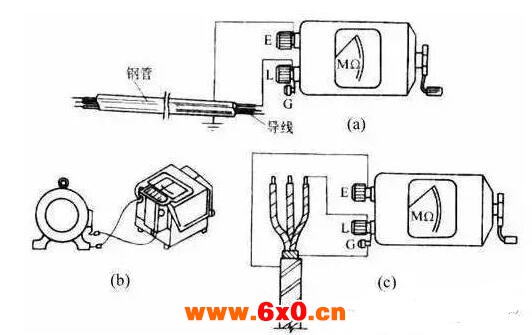

　　注：(a)测量线路的绝缘电阻;(b)测量电动机绝缘电阻;(c)测量电缆绝缘电阻。
　　2、测量电缆的绝缘电阻
　　测量电缆的导电线芯与电缆外壳的绝缘电阻时，将接线柱E与电缆外壳相连接，接线柱L与线芯连接，同时将接线柱G与电缆壳、芯之间的绝缘层相连接，如上图c所示。
　　3、测量电动机的绝缘电阻
　　兆欧表E接线柱接机壳(即接地)，L接线柱接到电动机某一相的绕组上，如上图所示，测出的绝缘电阻值就是某一相的对地绝缘电阻值。
