万用表测量三极管各极直流电压方法

　　电路故障检修，调试过程中，经常要测量电路中的直流电压，掌握了一些测量方法之后才能进行实质性的电路故障检修。
　　1、测量三极管集电极直流电压方法
　　万用表直流电压挡测量三极管集电极直流电压方法示意图。测量三极管的集电极直流电压是故障检修中经常釆用的检测手段。选择直流电压挡的适当量程，给电路通电，黑表棒接地线，红表才奉接VT1集电极，测量集电极直流电压。

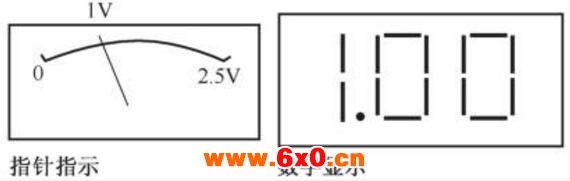

　　电路图中标出VT1集电极直流电压为1V，如果测量为1V，说明VT1的直流电路工作正常，否则检查VT1直流电路。图是指针式和数字式万用表指示示意图，显示三极管集电极直流电压为1V。



　　2、测量三极管基极直流电压方法
　　测量三极管基极直流电压可以检查三极管直流偏置电路中的故障，当基极直流电压不正常时，要检查基极偏置电阻。

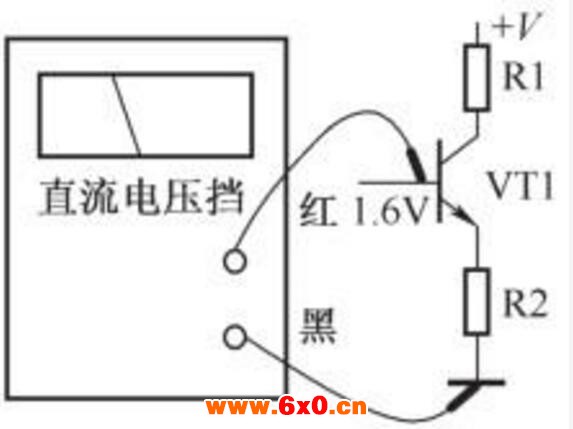

　　万用表直流电压挡测量三极管基极直流电压方法示意图。电路图中标出VT1基极直流电压为1.6V，如果测量值为1.6V，则说明VT1的直流电路工作正常，否则检查VT1直流电路。

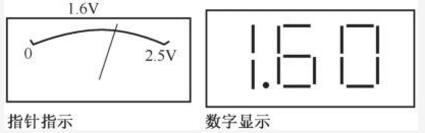

　　图为指针式和数字式万用表指示示意图，显示三极管基极直流电压为1.6V。

　　3、测量三极管发射极直流电压方法

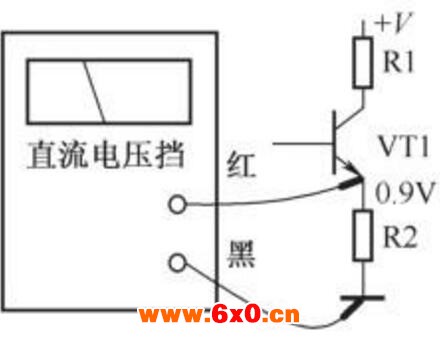

　　万用表直流电压挡测量三极管发射极直流电压方法示意图。电路图中标出VT1发及直流电压为0.9V，如果测量值为0.9V，则说明VT1的直流电路工作正常，否则检查VT1直流电路，特别是发射极电阻。

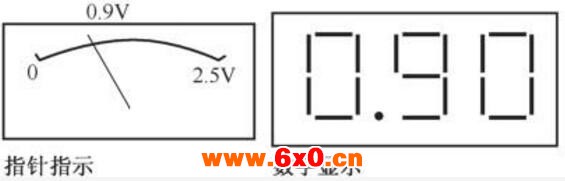

　　下图为指针式和数字式万用表指示示意图，显示三极管发射极直流电压为0.9V。
　　三极管3个点击的直流电压是相关的，即有一个不正常时其他两个电极直流电压也会不正常，测量三极管3个直流电压的顺序是集电极，基极和发射极。
