现在的工业系统中包含着大量电气元件设备，从PCB线路板、传感器，到驱动器、电机，再到工业电脑，电气柜，甚至产线、机器...，它们通常都是需要相互连接在一起协同工作的。在这个过程中，各种类型的工业连接器其实起到了非常重要的作用，例如：承载电源动力、传输控制信号、连接设备间的数据通讯....，可以说，如果没有工业连接器，什么物联网、智能制造、工业4.0...啥的，都是白扯的。
可别小看了工业连接器，尽管个头不大，但它本身所蕴含的技术却并不简单。一方面，电气连接的可靠性直接决定了设备系统的性能表现；另一方面，面对各种不同类型的应用场景，工业连接器的分类也是极其的纷繁复杂。这其实给我们日常的产品开发和系统集成带来了一定的难度。
所以从本期开始，我们会请工业连接器领域的大咖Daniel，来帮助大家深入浅出的解读下工业连接器技术。
首先，我们先从连接器的定义、分类开始，和大家聊聊连接器产品型号命名的基本规则。
任何一个电系统必须将电流作为信号或能量的载体，从一个导体通过导体与导体之间的接触处传向另一个导体。这个导体与导体之间的接触方式称为电接触，而完成这个电接触任务的就是连接器，它会覆盖“电源”、“信号”和“数据”这三条“生命线”。
形象的说，连接器就是承担电流或信号连接作用的“桥梁”。虽然它只是元器件，但它发挥的作用却至关重要。
连接器至今没有一个统一的分类标准，新的应用领域不断出现，结构日益多样化，很难用一种固定的模式来分类和命名。尽管如此，一些基本的分类原则依然有效，接下来咱们一起先来了解下连接器分类的前提条件。
1.根据电子设备内外连接的功能，互连的层次分为6层：
第一层：元件对封装的相互连接；
第二层：封装对电路板的相互连接；
第三层：板对板的相互连接；
第四层：组件对组件的相互连接；
第五层：组件对输入输出接口的相互连接；
第六层：系统对系统的相互连接。
连接器按照结构分类图示
2.按照结构分类：
板到板连接器；
板到线连接器；
线到线连接器。
连接器按照功率分类图示
3.按照功率分类：
电源连接器（传输电力）；
信号连接器（传输信号）；
高频连接器（传输数据）。
矩形连接器重要分支–模块连接器
4.按照外形分类：
圆形连接器，多用于军事设备；
矩形连接器，用途广泛，发展迅速。
现在，模块连接器已成为连接器家族中耀眼的“明星”。

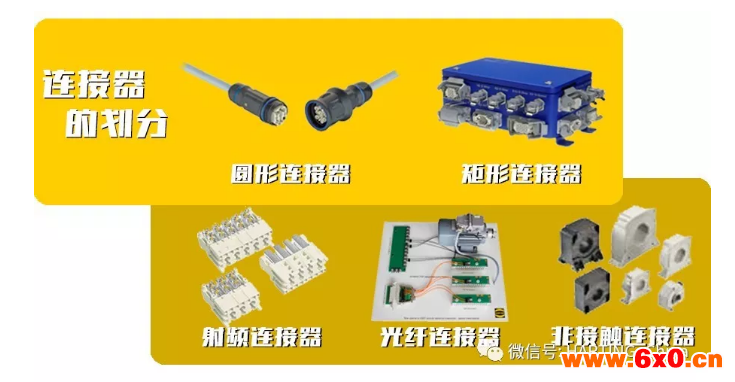

所以综上所述，考虑到连接器的技术发展和行业的应用，参考相关技术标准，可以将连接器划分为五种类别：
矩形连接器；
圆形连接器；
射频连接器；
光纤连接器；
非接触连接器(如接近开关等)。
上面给大家介绍了连接器产品的分类，可以方便大家记忆。而如果用户想进一步了解连接器产品，就需要掌握其产品型号的命名，也就是订货号。
产品型号命名是用户采购和连接器制造商组织生产的依据。在整个连接器行业中，它遵循两种原则：
第一种是字母代号加数字的方式，力求在型号命名中反映产品的全部或者主要结构特点。好处是易于识别；缺点在于型号可能会比较长，较复杂；而随着连接器小型化发展的趋势，可喷码的空间越来越小，喷码打印正变得越来越困难。
第二种是纯阿拉伯数字组合，这种方式的好处是简洁，便于管理和打印。
可以预见这两种方式还将并存很长时间，并且不断丰富和发展。
