如何选择万用表电流档内阻?

来源:网络  作者:网络转载   2019-10-05 阅读:317

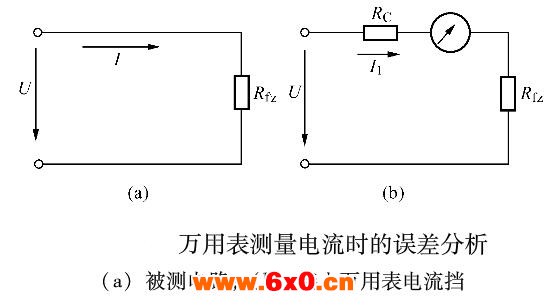

  用万用表的电流档测量电流时,是串联接在被测电路的,电流表的内阻越小,对电路的影响就越小,则测量误差越小,在理想情况下,电流表的内阻应等于零,但实际上是不可能的。因为万用表的可动线圈是由青铜丝烧制的,所以表头内部总是有一定电阻的,称其为电流挡内阻,由于表头内阻的存在,使万用表挡再测量电流时,被测电路总的有效电阻将会增加,这就改变了被测电路原来的工作状态,从而产生测量误差,为了减小测量误差,要求电流挡本身的内阻尽可能小,电流挡内阻越小,测量结果就越接近实际值,测量电流时的误差分析如图,所示测为没接电流挡之前的被测电路,电源电压的内阻忽略不计,则电流为:


  式中,Rfz——负载电阻


  图中b所示是接入直流电流挡之后的被测电路,回路为


  比较上式中可以看出,接入电流挡之后的电流与接电流挡之前的电流是不相等的,其相对误差为


  可以看出,电流挡内阻RC的大小直接影响测量误差,同时,电流挡内阻的大小还会影响电流挡的功率损耗P1,因为


  显然,当电流I一定时,RC越大,则电流的功率损耗P1越大,以上可的如下结论:
  1、在电流挡满偏电流相同的情况下,万用表电流挡的内阻越小,其满偏电压降就越小,测量电流的误差也就越小。
  2、对于同一块万用表,电流量程越大,其内阻就越小,测量误差也就越小。
  3、当被测电路的总电阻远远大于万用表电流挡的内阻时,万用表电流挡的内阻可以忽略不计。
  综上所述,万用表测量电流时,由于万用表是与被测电路串联接的,因此选择电流挡的内阻越小,测量结果越准确。
