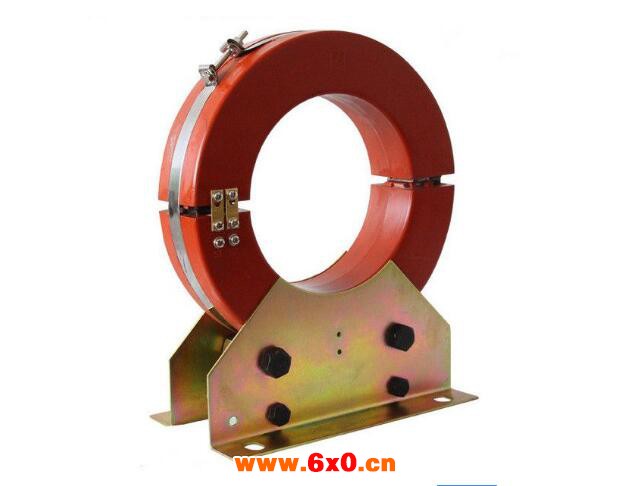

零序电流互感器(电缆型)用于电力系统产生零序接地电流时与继电保护装置或信号装置配合使用，使装置元件动作实现保护或监控。互感器采用ABS工程塑料外壳，全密封树脂浇注而成，外形美观、安装方便、节省安装空间。有各种容量、变比、准确限值系数的高精度零序电流互感器，产品分整体式和组合式两类，规格品种多，可适应各种保护装置的需要，和电力系统各种运行方式(中性点接地、中性点不接地、大电流接地、小电流接地、消弧线圈接地)的需要。
零序电流互感器使用条件
1、环境温度： －10℃~60℃ ,日平均气温不超过+40℃。
2、海拔不超过1000m (高原使用时定货 时要注明)。
3、相对湿度 < 85％。
4、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
零序电流互感器安装
1、整体式零序电流互感器要在敷设电缆前进行安装，电缆安装时穿过互感器。
2、开口式互感器安装可以随时进行，具体安装方法如下：
（1）、拆下互感器“ K1 ”、“ K2 ”的联接压片。
（2）、将互感器顶部两条内六角螺栓松开拆下，互感器分成两部分。
（3）、将互感器套在电缆上，把两个接触面擦干净，涂上一层防锈油，对好互感器两部分然后拧上内六角螺栓，互感器两部分要对齐以免影响性能。
（4）、将联接片固定在“ K1 ”、“ K2 ”上。
（5）、同一个开口式互感器上下两部分不可与其他互感器互换。
小电流选线装置用零序电流互感器
小电流选线装置本身没有整定值，零序电流只是装置的判据之一，要求零序电流互感器在一次接地电流较小时，和非金属性接地时，零序电流互感器也要有一定的输出，来满足装置启动的门坎值。装置本身的负载阻抗并不大，但需要通过电缆将各个零序电流互感器与装置连接起来，所以电缆的阻抗就是零序电流互感器的主要负载阻抗，这种零序电流互感器的负载阻抗一般为2.5Ω左右，
经过多年实践和试验得知与小电流选线装置配套的零序电流互感器选用：
变比：150/5 容量：5VA
或变比：40/1 容量：2.5VA
这种零序电流互感器在负载阻抗2.5Ω时，一次1A，二次输出在20mA左右，一次40A时二次≥1A，没有严格的变比关系。
