直流单臂电桥的使用方法

来源:网络  作者:网络转载   2019-10-05 阅读:716

    直流双臂电桥又称凯尔文电桥,是一种适用于测量1Ω以下的小电阻。在工程中,常常要测量金属的电导率、分流器的电阻值、电机变压器绕组的电阻值等,在用直流单臂电桥测量这些小阻值电阻时,接线电阻和接触电阻会给测量结果带来不可忽视的误差。直流双臂电桥正是为了消除和减小这种误差而设计的。

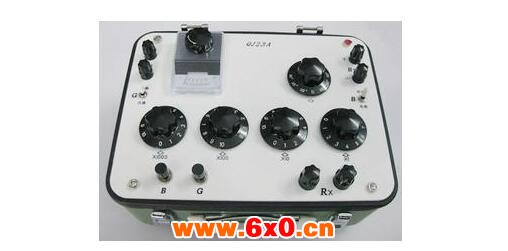

    直流单臂电桥的使用方法


    (1)使用前应将检流计的锁扣打开,调节调零器确保指针指在零位。


    (2)然后使用万用表的欧姆挡估计待测电阻的大致数值。


    (3)根据万用表测得的电阻值选择适当的比例臂,使比较臂的四个电阻都能被充分利用,提高测量准确度。


    例如,用万用表测量的待测电阻估计值约为几Ω时,应选用0.001的比例臂;待测电阻估计值为几十欧姆时,应选用0.01的比例臂;待测电阻为几百欧姆,应选用0.1的比例臂;待测电阻为几千欧姆时,应选用1的比例臂。


    (4)测量中在接入待测电阻时,应采用较粗较短的导线,并将接头拧紧,以减小接线电阻和接触电阻。


    (5)当测量电感线圈的直流电阻时,应先按下电源按钮,再按下检流计按钮;测量完毕,应先松开检流计按钮,后松开电源按钮,以免被测线圈产生自感电动势损坏检流计。


    (6)调节比较臂电阻。电桥电路接通后,若检流计指针向“+”方向偏转,应增大比较臂电阻;反之,若检流计指针向“-”方向偏转,应减小比较臂电阻。直至检流计指针指零为止。此时,待测电阻=比例臂读数×比较臂电阻。


    (7)电桥使用完毕,应先切断电源,然后拆除待测电阻,最后将检流计锁扣锁上。


    使用直流单臂电桥注意事项


    a、 测量前先将检流计指针调零。


    b、 注意测量范围。直流单臂电桥以测量10 ~ 1M2电阻为宜。 用粗短导线将被测电阻牢固地接至标有Rx”的两个接线端钮之间.尤其是测量小电阻时(如小于0.12时) .引线电阻和接触电阻皆不可忽略,避免带来很大测量误差。


    C、 根据被测电阻的大小,选择适当的桥臂比率。在选择比率臂倍率时,应使比较臂的4挡电阻都能用上。 这样容易把电桥调到平衡,保证测量结果的有效数字,提高其测量精度。


    d、 电流线路接通后,按钮不可长时间按下,以免标准电阻因长时间通过电流而使阻值改变。


    e、 测量电感线圈的直流电阻时,应先按下电源按钮,再按检流计按钮;测量结束;应先断开检流计按钮,再断开电源,以免被测线圈的自感电动势造成检流计的损坏。


    d、发现电池电压不足时应及时更换,否则将影响检流计的灵敏度,外接电源时,应符合说明书上规定电压值。若长时间不用,应取出电池。


    g、电桥使用完毕.应先切断电源.然后拆除被测电阻.还要将检流计锁扣锁上,以防搬动过程中振坏检流计。对于没有锁扣的检流计,应将按钮断开,它的常闭接点会自动将检流计短路,从而使可动部分得到保护。


    h、 测量高阻值(大于1M2电阻时,因电路中电流较小.平衡点不明显,可使用外接电源和高灵敏度检流计,但外接电压应按规定选择,过高会损坏桥臂电阻。


    电桥是常用仪器,它的主要特点是灵敏度和准确度高,分为直流电桥和交流电桥两大类。直流电桥主要用于测量电阻,根据结构不同,又可分为单臂电桥和双臂电桥两种。交流电桥主要用于测量电容、电感和阻抗等参数。万用阻抗电桥兼有直流电桥和交流电桥的功能。I×R数字测量仪则是一种高性能的自动阻抗测量电桥。
