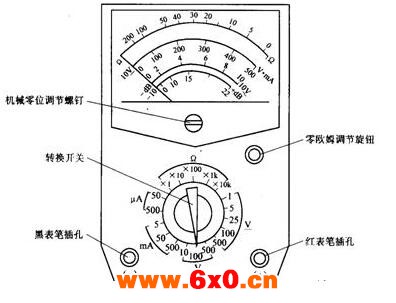

万用表又称三用表或复用表。万用表是-种可以测量多种项目的便携式仪表,在电子技术中主要用来测星电压、电流与电阻。在电子元器件选用中,它可用来粗略检测元器件的好坏或性能优劣,属于必备的测量仪表之一, 每-位电子技术工作者都应当非常熟练地使用它。万用表有指针式与数字式两种,下面首先介绍指针式万用表。
指针式万用表测量电流电压时应注意哪些?
测量电流、电压时应注意以下七点:
a.测量电流时，万用表串人电路，红色表棒接被测对象正极，黑色表棒接被测对象负极.
b.测量电压时，万用表并人电路，红色表棒接被测对象高电位，黑色表棒接至低电位.
c.测试中需转换量程时，应将表棒离开测试点，以免转换开关因接触点打火而被烧毁.
d.若不知被测对象的大小，应先将万用表放置在大测量量程，视指针偏转情况再逐步减小测量量程.
e.在测试高电压时，宜单手操作.先将黑色表棒置零电位处，再用同一只手将红色表棒去接触被测端.
f.若被测量波形为方波、矩齿波、三角波等时，测量结果偏差较大.
g.测量完毕，应将万用表的转换开关放至交流电压高挡.
指针表和数字表的选用：
1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。
总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。
