变压器空载负载特性测试仪是精心开发、研制的专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。
变压器空载负载特性测试仪具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式真彩色液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的选产品。
产品特点：
1、可测量各种类型的变压器的空载电流、空载损耗、阻抗电压、负载损耗、零序阻抗。
2、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。
3、可测量三相电压、三相电流、平均电压、平均电流、两相有功功率（因采用两功率表法，在此只显示A、C两相的功率）、总功率。
4、可测量各相电压和电流的2－42次谐波的含量以及各个信号的总畸变率（谐波失真度）。
5、可显示各相电压和电流的实时波形，直观的显示出波形的畸变情况。
6、电压回路宽量限：电压zui大可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
7、大屏幕、全汉字菜单及操作提示实现友好的人机对话，导电橡胶按键使操作更简便，高亮度的真彩色液晶显示，可适应冬夏各季。
8、用户可随时将测试的数据通过微型打印机将结果打印出来。
9、所有的测试结果可以记录的形式保存起来，以备查阅。
10、内置真时钟，可实时显示当前的日期和时间，在存储记录时可同时将试验时间存储下来。
产品参数：
输入特性 电压测量范围：0～750V 宽量限
电流测量范围：0～5～100A内部全部自动切换量程
准确度 电压：±0.2%
电流：±0.2％量程
功率：±0.5%（CosΦ>0.1），±1.0%（0.05 < CosΦ< 0.1）
工作温度 －10℃～ +40℃
充电电源 交流160V～265V
绝缘 ⑴电压、电流输入端对机壳的绝缘电阻≥100M?
⑵工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验
主机体积 32cm×24cm×13cm
重量 3kg

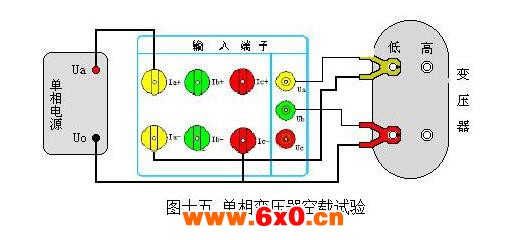

单相空载用仪器的A相电压和A相电流进行测试。如图十五所示，用一单相电源作为测试电源，火线接到测试仪的A相电流端子正端，黄钳子粗线接到A相电流端子的负端，细线接到A相电压端子Ua，红钳子粗线直接接到测试电源的零线，细线接到B相电压端子Ub，两把钳子分别夹到低压侧两个接线柱上。高压侧开路。
这种方法也适用于用单相电源对三相变压器进行空载损耗的测量。当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。依次将变压器的一相绕组短路，其他两相绕组施加电压，测量空载损耗和空载电流
变压器损耗参数测试仪是专门用于变压器空载、负载参数和零序阻抗参数测量的高精度仪器。它可对各种变压器的空载电流、空载损耗、短路损耗、阻抗电压、谐波含量、畸变率等一系列参数可进行精密的测量。
