指针式万用表功能以及使用注意事项

来源:网络  作者:网络转载   2019-10-05 阅读:66

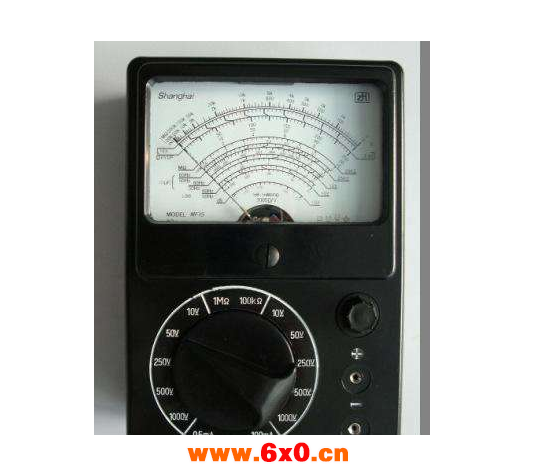

  指针式万用表是一种多功能、多量程的便携式检测工具,它是从事电气设备维修、家用电器维修工作者们经常使用的检测仪表。指针式万用表又称为模拟万用表。它主要由表针刻度盘、功能旋钮、表头校正钮、零欧姆调节旋钮、表笔插孔、表笔等构成。


  指针式万用表关键部位是表头,它由一个带有整流器的“磁电式”仪表。可以用来测量交流电压、直流电压、直流电流、电阻器、晶体管放大倍数。还有指针式万用表附加一些功能,可以测量交流电流、电感、电容、音频电平(输出)等等。


  指针式万用表表头是一个只有uA级的电流表头,它在测量交流电压、直流电压时,根据不同的量程,在电路中串联了大小不同电阻值的电阻,以确保表头的安全,不至于串联电流过大而使得表头被烧坏。


  它在测量直流电流的时候,也是根据不同的档位,并联了不同电阻值的电阻,这样在并联电阻的两端的电压降,必须满足满量程的指示,又不至于万用表表头过流。测量直流电流时,通过并联电阻分流,根据分流后的指示电流计算得到的电流值。


  它在测量被测电阻器的电阻值时候是根据全。电路欧姆定律的公式。这样就要求万用表内部附加一只1.5v干电池和一块9v的高压叠层池。而1.5v的干电池,→主要用于欧姆档1Ω~1kΩ的低阻测量,而9v叠层电池主要用于万用表的高阻档10K、100K档位来测量兆欧级(MΩ)电阻器的电阻值的测量。


  指针式万用表的使用注意事项


  ①量程转换开关必须拨在需要测量的档位上,不能放错,如果测量电压时误将转换开关拨在电流档或者电阻档,则将会损坏万用表。


  ②在测量电流或电压时,如果对于被测电流、电压大小心中没有数,应该先拨到最大量程上,以确保指针(表头)不至于打坏,然后再拨到合适的量程上测量,以减小误差。但是切记不可以带电转换量程开关。


  ③在测量直流电压或直流电流时,必须注意万用表表笔的极性。diangon.com正负端应各与电路的正负端相接。在测量电流时,应特别注意必须把电路断开,将表笔串联在电路中。


  ④在测量2500v交流或直流高压电压时,要注意人身安全,测试表笔应该分别插入“2500v”及“一”插孔中。


  ⑤测量电阻时必须将被测电路与电源切断,当电路中有电容存在时必须先将电容进行放电,以免损坏表头。电阻测量时,量程应该选择合适。在测量低电阻时要注意接触电阻,在测量高电阻时(大于10kΩ),应该注意不可以加入并联电路(例如不应将人手接触表笔的金属部分或电阻器的引线部分)。


  ⑥万用表上有一个“零欧姆校正钮”,这是供测量电阻时用的,测量时首先将正负表笔短接,调整零欧姆校正旋钮,使指针偏转指到0位置,若无法调节指针的0点,则说明万用表内部的电池电压不足或内部接触部分氧化。


  ⑦对应指针式万用表来说,每次测量完毕后,应该将转换开关拨到测量交流电压的最高一档上,以免他人误用,造成万用表的损坏。


  指针式万用表的性能好坏主要以表头的灵敏度来表示。灵敏度是以测量电压时每伏若千欧(Ω/V)来衡量的。灵敏度越高,表示测量仪表对被测电路的影响越小,测量的误差(不包含仪表表头本身的误差)也越小。一般较好的指针式万用表表头的灵敏度在10000~20000Ω/v(MF47型)。
