磁粉探伤仪的应用以及使用注意事项有哪些?

来源:网络  作者:网络转载   2019-10-05 阅读:557

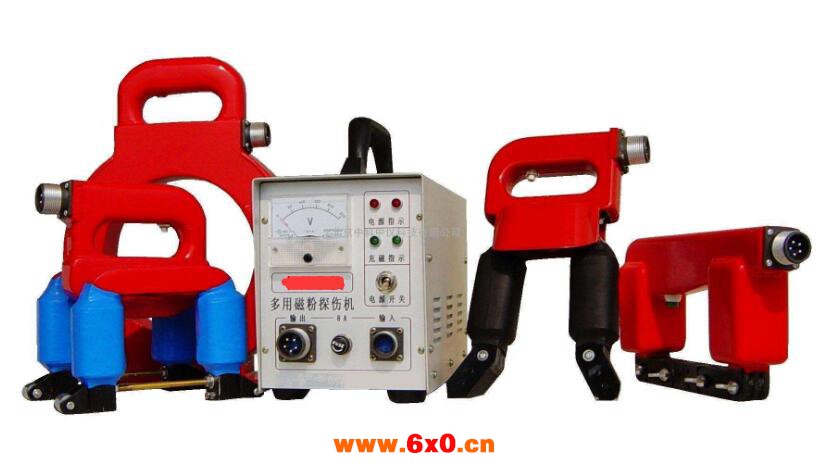

    磁粉探伤仪采用智能高清3.5寸彩色液晶显示屏,可直观显示缺陷的位置、形状、大小等信息,仪器可与PC通讯借助软件进行管理,自动识别图像,对损伤定量分析、监控探伤过程、追溯探伤结果,满足了作业及管理的要求。





    探伤试片也称磁粉探伤标准灵敏度试片,试片各型号名称的分数中分子表示试片人工缺陷槽的深度,分母表示试片的厚度,单位为um,常用的试片有A1型、C型、D型和M1型四种。


    用途:


    用于检验磁粉探伤机,磁粉探伤仪、磁粉和磁悬液的系统灵敏度 (综合性能)。


    用于检测被检工件有效磁化区,和大致的有效磁场强度和表面的磁场方向。


    用于检验磁粉探伤操作方法和工艺规程是否正确。


    几何形状复杂的工件磁化时,各部位的磁场强度分布不均匀,无法用经验公式计算磁化规范,磁场方向也难以估计时,将小而柔软的试片贴在复杂工件的不同部位,可大致确定较理想的磁化规范。


    磁粉探伤机标准试片的使用


    选适当磁粉探伤灵敏度的试片,将刻有槽的一面用胶带纸紧密地贴在工件上(胶带纸贴于试片两边缘,不要影响试片背面的刻槽部位)。


    对工件进行磁化,并在试片上浇以磁悬液或喷磁粉(磁化规范由低档逐提高,以显示磁痕为界,即是磁化电流)。


    上述步骤完毕后,贴在工件表面上的试片,即可清楚显示磁痕。


    磁粉探伤仪操作注意事项


    1.对工件探伤面进行探伤时,要有重叠,每次重叠区域不小于25mm,做到多方位探伤。当发现磁粉有聚集时,应及时分析磁痕形成的原因,并正确判断相关磁痕、非相关磁痕。要正确判断各种磁痕特征。


    2.用连接线连好马蹄铁式磁轭探头,然后开机,按上、下方向键,使黄色三角标在;探伤检测项上,按确认键,进入探伤检测。启动探伤检测;后,可根据探伤工件大小,适当调节探伤器磁极开度距离。


    3.若磁痕难以判断,应通过修磨重新探伤或采取其他方法确认,如果判定磁痕是缺陷磁痕,应将摄像头对准磁痕显示处,按确认键,拍下磁痕显示照片。


    4.拍摄完磁痕显示照片后,按上下方向键,使光标停在功能项上,按确认键,屏幕显示存储对话框(或直接按存储键)。


    磁粉探伤仪适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作,一次充电连续工作时间可达4小时以上。
