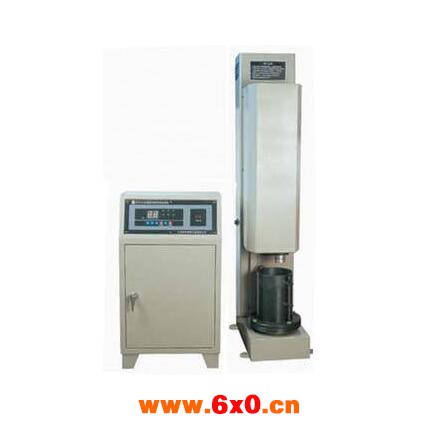

多功能电动击实仪主要是对水泥稳定土（在水泥水化前）及石灰稳定土进行击实试验用，由电驱动完成击实相应试验。从而减轻科研人员的劳动强度，提高试验效率。综合国内外仪器的优点，在链条式传动的基础上更新，采用齿条传动，避免了丢锤和锤提不上去的现象。


多功能击实仪注意事项：

试桶下面的防尘罩上有两个注油孔，每班工作完成后应往往油孔里注入少许机械油润滑。定期检查紧固件，发现松动，应及时拧紧，每次做完试验后，所有配件应擦洗上油以防生锈。

调试说明：

a）在接通电源前首先应检查电源是否正常，听到连续“哗……”的声音后，说明三相供电电源的相位反相，必须将电源进行换相后才可以工作，否则，机器将无法工作，以保机器的安全。外壳必须接地，以确保人身安全，并检查仪器电源开关及计数器各部位完好、正常。

b）安装锤

锤分轻型、重型两种，做轻型击实时，将小锤芯装入齿杆并拧紧牢固。做重锤时也将大锤装入齿杆并拧紧牢固，同时，检查落锤高度是否正确。本机是一种多用途仪器可做成不同落锤高度，不同锤重的二种试验。本机备有三种落高齿圈，具体规格正面都有钢印号码。注意：做轻型击实试验时选用4齿、36齿配合（落距：300mm）。做重型击实试验时选用4齿、36齿、24齿配合（落距：450mm）。决定选用哪种落距时，必须先取下罩壳，调整好合适的齿圈用螺丝拧紧，不得有松动现象，然后装上罩壳，拧上螺丝。然后将计数器拨到所需次数即可。

c）工作台中心距调整

根据使用试模桶体的内径大小，可以将工作台前的M16螺栓锁紧螺母松开后，将落锤放入试模内，然后调整M16螺栓，调至锤的外圈与试模相应的距离（2~3mm）即可，然后用M16螺母锁紧，开始前，先用人工提放一下齿条，确认试模桶体的内边不与锤相碰，方可开始。

注意：两套试模桶体规格不同，因此均配有锤、螺栓等零件，使用时切勿装错。

多功能击实仪安装方法：

拆箱后松开固定螺栓，擦净一起各部，将仪器放置在地面基础上，放置地基螺栓以工作台面为准，用水平仪校正，使工作台面横亮向达到0.3%后，拧紧地基螺栓，将仪器固定好。

如何做击实试验

1、首先检查三项电源线，并检查仪器电源开关及计数器各部位，拧紧试筒各部位螺丝，接通电源，按点动，看齿条运动方向，齿条往上走为正转，严禁反转。

2、检查击实锤是否在试筒底部，如击实锤不在底部，按点动，让击实锤落到试筒底部。否则击实锤提起后，落不下来。

3、检查击实锤与试筒壁的间隙（一般3-5mm），不砸试筒壁为准。

4、设置所需击实次数。

5、按启动按钮，开始工作，面板上的数码显示随锤击次数增加而增加，到设定的所需数值而自动停止。（即一个操作程序完成）。

6、如果是重击实，可重操作以上程序。
