避雷器在线监测系统的使用及作用,需看一下!

来源:网络  作者:网络转载   2019-10-05 阅读:531

  避雷器在线监测系统是用于对变电站交流无间隙氧化物避雷器在线监测其电气性能的装置,该装置通过对避雷器的泄露电流进行实时不间断的监测来反映避雷器性能的好坏,值班人员可以在控制室内通过仪表观察直接了解各路避雷器的运行情况,解决了检测故障即时性差的缺陷,实现了数据远传的功能,不仅如此,系统还具有向供电部门控制中心的上位计算机提供远程通讯接口功能,使避雷器的运行参数进入供电部门的信息系统。因此,该系统为变电站的无人值守提供了有效的手段。

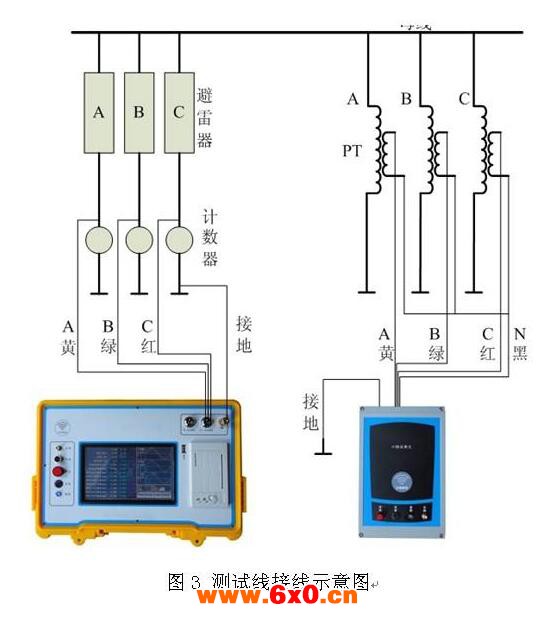

  避雷器在线监测系统主要由高精度数字采集器和智能显示单元组成,避雷器通过装置配套高精度数字采集器接地,数字采集器采集出避雷器泄漏电流信号和放电电流信号,经隔离变换单元把数据传送给装置中央处理器,实现对避雷器动作次数、动作时间和泄漏电流的记录。智能显示单元能根据避雷器三相泄漏电流不同的相位关系,测量出三相中心点不平衡泄漏电流,通过中性点电流的灵敏特性能够判断避雷器早期故障。




  使用须知:


  1、避雷器在线监测系统在投入运行之前和运行1~2年之后,应进行一次简易的现场检测,其项目是:


  2、避雷器在线监测系统上的指针如不指在零位,用户又需要调零时,可以把计数器上已有的数字作为记录的起始基数,累计避雷器的动作次数。


  3、避雷器在线监测系统投入运行后,记录毫安表的读数,以便于监测器将来定期检查记录的读数时进行对比、分析(避雷器表面状况与泄漏电流有很大关系,数据分析时应注意)。


  4、从线路卸下监测器时,应先用导线将监测器的高压端可靠接地,然后拆下监测器,检修完毕后,经检测合格后才能装回去,再把接地导线拆掉。如违反本规定有可能造成对操作人员人身安定的危害。


  避雷器在线监测器的作用


  避雷器用在线监测器”适用于交流电网中的各种避雷器,其可在线监测运行电压下的通过避雷器的持续电流,通过观测持续电流的变化可以有效的检测出避雷器内部老化或受潮等异常,避免避雷器带故障运行。避雷器在线监测器中的污秽表可用于监测避雷器瓷套外表污秽程度,放电计数器可用来记录避雷器的动作次数。


  避雷器在线监测器(原名避雷器漏电流及动作记录器)是交流高压电力系统中避雷器的在线监测仪器,该仪器集毫安表与计数器为一体,串联在避雷器接地回路中。避雷器在线监测器中的毫安表用于监测运行电压下通过避雷器的泄漏电流峰值,可以有效地检测出避雷器内部是否受潮或内部元件是否异常等情况,放电计数器则记录避雷器在过电压下的动作次数。


  避雷器在线监测器设计了指针式动作计数器,计数器面板大,便于远处观察;增加了由发光管组成的漏电流警示装置,更明显地提示巡视人员的注意及夜间观察。外形尺寸小外观美观,安装方便,可在不停电的情况下,对避雷器实施在线监测。
