高频直流高压发生器的性能及使用情况

来源:网络  作者:网络转载   2019-10-05 阅读:585

  高频直流高压发生器产品体积小巧、重量特轻、外形更加美观大方、功能更加齐善,特别适用于野外使用,是比较理想的直流高压试验设备。





  操作步骤


  1、试验器在使用前应检查其完好性,联接电缆不应有断路和短路,设备无破裂等损坏。


  2、将机箱、倍压筒放置到合适位置分别联接好电缆线、接地线和电源线,保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联,为此,应使用ZGS专用接地线。


  3、电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1.1倍。


  4、空载升压验证过电压保护整定是否灵敏。


  5、接通电源开关,此时绿灯亮,表示电源接通。


  6、按红色按钮,则红灯亮,表示高压接通。


  7、顺时针方向平缓调节调压电位器,输出端即从零开始升压,升至所需电压后,按规定时间记录电流表读数,并检查控制箱及高压输出线有无异常现象及声响。


  8、降压,将调压电位器回零后,随即按绿色按钮,切断高压并关闭电源开关。


  9、对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后,即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好,检查无误后即打开电源。


  10、升压至所需电压或电流。升压速度以每秒35KV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的最大充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电源)的95%,再缓慢仔细升至所需的电压(电流),然后从数显表上读出电压(电流)值.如需对氧化锌避雷器进行0.75UDC1mA测量时,先升至UDC~1mA电压值,然后按下黄色按钮,此时电压即降至原来的75%,并保持此状态。此时可读取微安数。测量完毕后,调压电位器逆时针回到零按下绿色按钮。需再次升压时按红色按钮即可。


  必要时用外接高压分压器比对控制箱上的直流高压指示。


  11、试验完毕,降压,关闭电源。


  12、几种测量方法:


  a.一般测量时,当接好线后,先把联接试品的线悬空,升到试验电压后读取空试时的电晕和杂散电流I,然后接上试品升到试验电压力读取总电流


  I1;试品泄漏电流:IO= I1-I’


  b.当需要精确测量被试品泄漏电流时,则应在高压侧串入高压微安表

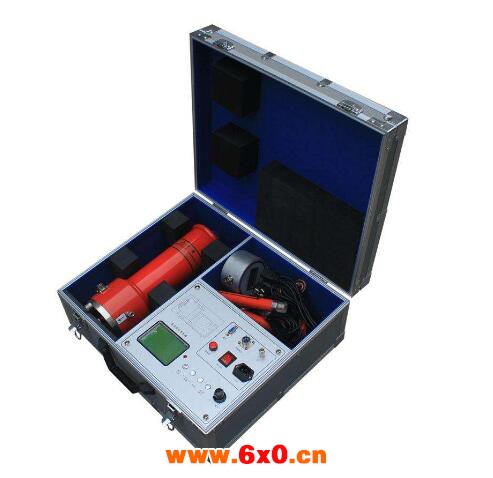

  高频直流高压发生器产品功能:


  1、控制箱接地端子:控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。


  2、高频及测量电缆快速联接插座:用于机箱与倍压部分的联接。联接时只需将电缆插头顺时针方向转动到位。拆线时只需逆时针转动电缆插头。


  3、电源输入插座:将随机配置的电源线与电源输入插座相关。(交流220V±10%,插座内自来保险管。)


  4、过压整定拨盘开关:用于设立过电压保护值。拨盘开关所显示单位为KV,设定值为试验电压1.1倍。


  5、数显电压表:数字显示直流高压输出电压。


  6、数显电流表:数字显示直流高压输出电流。


  7、电源开关:向前按下,电源接通,绿灯亮。反之为关断。


  8、黄灯按钮:此功能是专门为氧化锌避雷器快速测量0.75UDc1mA用。高频直流高压发生器红灯亮时有效。当按下黄色按钮后黄灯亮,输出高压降至原来0.75%,并保持此状态。按下绿色按钮,红灯、黄灯均灭,高压切断并退出0.75倍状态。


  9、红灯按钮:高压接通按钮、高压指示灯。在绿灯亮的状态下,按下红色按钮后,红灯亮绿灯灭,表示高压回路接通,此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下红色按钮,红灯亮绿灯仍亮,但松开按钮红灯灭绿灯亮,表示机内保护电路已工作。


  10、绿色带灯按钮:绿灯亮,表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮,红灯灭绿灯亮,高压回路切断。


  11、电压调节电压器:该电位器为多圈电位器。顺时针旋转为升压,反之为降压。此电位器具备控制电子零位保护功能,因此升压前必须先回零。


  12、双节倍压筒面板设有拨码开关选择“1”和“2”,当使用单节倍压筒时,拨码开关设定“1”,当使用双节倍压筒时,拨码开关设定“2”。

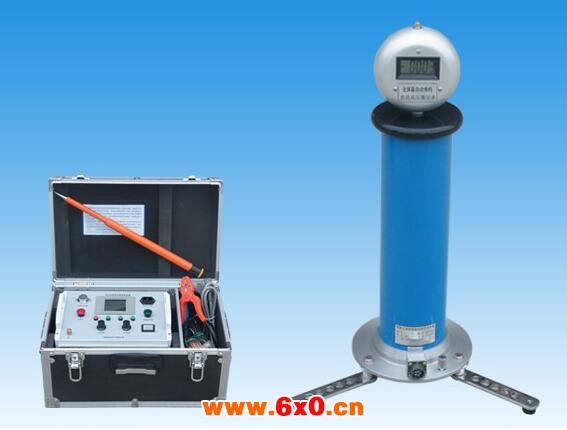

  1、高压引出接线柱(可连接微安表或限流电阻)


  2、倍压筒体


  3、接地端子


  4、撑脚(200KV以上有折叠时成“△”展开时成“Y”)


  5、中频连接端子


  6、上下法兰连接处(接箭头指示对准)


  ⑶试验回路连接图

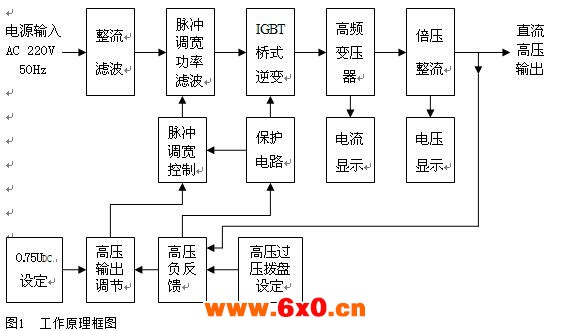

  电气工作原理





  保护动作后的操作


  在使用过程中发现红灯灭,绿灯亮,直流高压下降,即为有关保护动作。此时应按下列步骤操作:


  (1)将调压电位器退回零位。


  (2)关闭电源开关,面板指示灯均不亮。


  (3)一分钟后,待机内低压电容器充分放电后。才允许再次打开电源开关。重新进行空载试验,并查明情况后,可再次升压试验。
