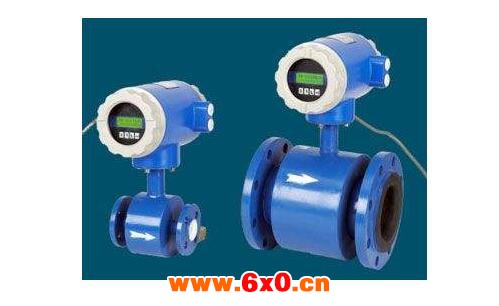

石灰乳流量计的使用特点都有哪些呢

来源:网络  作者:网络转载   2019-10-05 阅读:742

  石灰乳流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对一般导电液体(自来水、污水、盐水等)的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱等具有腐蚀性液体的流量。


  石灰乳流量计独特卖点:


  1.传感器最重要的部件-线圈作最优化的设计,并通过最严格的实流试验,切实保证产品的测量精度


  2.信号电极作彻底的静电屏蔽处理,保证小信号不会受线圈的干扰,保证低流速的测量精度


  3.线圈与外界作隔离处理,保证线圈长期的绝缘强度,也就保证传感器的长期测量精度


  4.传感器所有的焊接工艺都采用氩弧焊工艺,虽然成本较高,但能保证焊接的可靠性(焊接是传感器的最主要的生产工艺),特别是安装线圈后的最后一道焊接工序,用氩弧焊工艺能保证已安装的线圈不被损伤


  5.采用接地电极结构,形成一个平衡电极平面,保证整个测量平均速度的过程都被限制在平衡电极平面之内进行,能很好的消除电气噪声干扰,提供精确的测量结果


  6.采用定制的双层屏蔽电缆


  7.可编程频率低频矩形波励磁,提高了流量测量的稳定性,功率损耗低


  8.特殊介质测量(如浆液)采用高频励磁,消除杂波干扰


  9.采用16位嵌入式微处理器,运算速度快,精度高


  10.全数字处理,抗干扰能力强,测量可靠,精度高


  11.超低EMI开关电源,适用电源电压变化范围大,抗EMC性能好


  12.用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高


  13.高清晰度背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等


  14.菜单操作,使用方便,操作简单,易学易懂


  15.双向测量系统,内部具有三个积算器可分别显示正向累计量、反向累计量及差值积算量


  16.具有自检与自诊断功能,并在屏幕上显示


  17.独特的防雷设计





  工作原理


  根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:


  E=KBVD 式中:


  E-感应电势;


  K-与磁场分布及轴向长度有关的系数;


  B-磁感应强度;


  V-导电液体平均流速;


  D-电极间距;(测量管内直径)


  传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。


  主要技术参数


  公称通径系列 DN(mm)


  管道式四氟衬里:10、15、20、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600


  管道式橡胶衬里:40、50、65、80、100、125、150、200、300、350、400、500、600、800、1000、1200.


  流动方向:正、反净流量。量程比:150:1.重复性误差:测量值的±0.1%


  精确等级:0.5级、1.0级(管道式)


  被测介质温度:普通橡胶衬里:-20~+60℃


  高温橡胶衬里:-20~+90℃


  聚四氟乙烯衬里:-30~+100℃


  高温型四氟衬里:-30~+180℃。


  额定工作压力:管道式:DN6~DN80≤1.6Mpa,DN100~DN250≤1.0Mpa,DN300~DN1200≤0.6Mpa.


  流量测量范围:流量测量范围对应流速范围是0.1~15m/s


  电导率范围:被测流体电导率≥5us/cm(一体式),大多数以水为成分的介质,其电导率在 200~800μs/cm范围内,均可选用 石灰乳流量计   来测量其流量。


  电流输出:0~10mA时,负载电阻为 0~1.5kΩ;4~20mA时,负载电阻为 0~750kΩ


  数字频率输出:输出频率上限可在 1~5000Hz 内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V 导通时集电极最大电流为 250mA.


  供电电源:85~265V,45~63Hz.


  直管段长度:管道式:上游≥5DN,下游≥2DN.


  连接方式:流量计与配管之间均采用法兰连接,法兰连接尺寸应符合 GB11988的规定。


  防爆标志:mdIIBT4.


  环境温度:-25~60℃


  相对湿度:5%~95%


  消耗总功率:小于 20瓦。


  产品选型:


  1、根据一体型和分离型 石灰乳流量计   的特点,选择合适的类型。一体型 石灰乳流量计   安装敷线方便,精度中等,不宜在地面以下安装,以防转换器被水淹没。分离型 石灰乳流量计   ,精确度较高,转换器与传感器异地安装,更适合现场环境比较差(如有害、有毒、易受水淹没等场所)的场合,但安装、敷线较严格,否则易引入干扰信号。


  2、选择合适的电极形式。对于不产生结晶、结疤、不沾污电极的介质,可用标准电极,否则用式清垢电极或有清洗连接装置的电极。对于测污泥场合,还可选用可换式电极。


  3、根据被测介质的腐蚀性选择电极材料。


  4、根据被测介质的腐蚀性、磨损性及温度来选择衬里材料。


  5、石灰乳流量计防护等级。根据国标GB4208-1984约同于国际电工委员会IEC标准(IEC529-7B),外壳防护等级的标准为:IP65为防喷水型,即可允许水龙头从任何方向对仪表喷水,喷水压力为30Kpa。出水量为0.75m3/h,喷水口离仪表距离为3m;IP67为防浸水型,即仪表可全部浸入水中,  点应在水下至少150cm,持续时间至少30min。IP68为潜水型,能长期在水下工作。根据以上规定,在地下安装易被水淹的仪表应选IP68,仪表在地上安装的宜选IP65。


  6、根据连接仪表管道的绝缘性选择接地。


  7、根据被测介质的压力选择石灰乳流量计的公称压力。对于介质压力为10MPa、16MPa、25MPa、32MPa几个等级的流量测量,应选用高压型 石灰乳流量计。其最大口径为100mm。


  智能石灰乳流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
