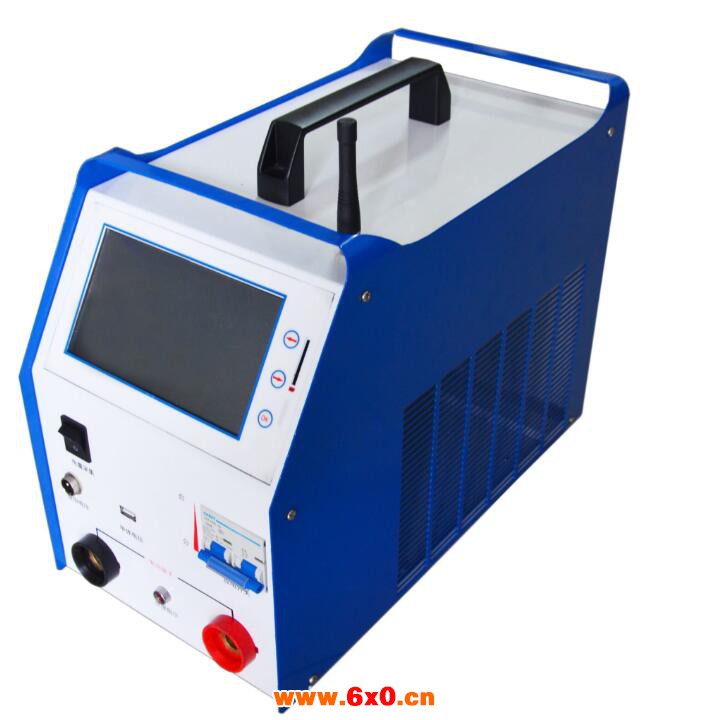

蓄电池容量测试仪是针对整组12V-600V蓄电池系列测试，不同规格型号对整组要求不同，具体根据仪表为准。单体电池电压为1.2V-12V的铅酸蓄电池组进行测试的专用仪器。仪器采用当前先进的测试技术原理，在新技术、新器件、新材料、新工艺的研究应用上取得了一系列突破，是根据国家有关测试与维护规程要求所设计，对蓄电池进行性能检测的专业测试仪器。该仪器放电功率大，体积小，重量轻，上位机数据管理软件功能齐全，大大减少了蓄电池日常测试维护的工作量。为电池和UPS电源维护提供全面科学的检测手段。
单体模块连接步骤：
第一步：确定整个电池组需要使用单体模块数量：
模块数量=整个电池组节数÷一个单体模块所能监测节数，未整除的，模块数量需要加1.
举例：电池组电池节数110节，配置的单体模块所能监测24节，110÷24=4.58个，未整除，所以需要使用的模块数量=5个。
第二步：连接单体模块与电池的连线。（单体模块从1号模块开始）
单体模块与单体电池连接，请用户按照对应的电池编号进行采集连接！先采集线与电池的连接，后给模块供电。
电压采集线与电池接线顺序为：以电池组负极为接线起始端，从电池组负极开始按照“黑00、红01、红02-----红23、红24”依次接线。使用多个单体模块时，按单体模块编号，从前到后，单体模块所有采集线全部连接上，最后一个模块多余的采集线，不用连接。
接线完成后先检查接线是否正确，确认无误后将航空接口和采集器的“采集口1和采集口2”相连接；采集口1对应12芯线束、采集口2对应13芯线束。
单体模块的供电电源，单体模块的供电电压是“8V~18V”,由电源口单独供电，将2芯电源线接到“8V~18V”电源上，注意红正黑负不要接反，确认无误将2芯航空头和单体模块的“电源”口相连接。电源取电方法，假如当前测量的电池组的单体电压是2V，通过5节电池取电；单体电压是6V，通过2节电池取电；单体电压是12V，通过1节电池取电。注意，每个单体模块都需要供电。
单体模块供电后，对应模块上单体电压指示灯闪烁正常。
主要功能特点
仪器采用触摸屏操作，直接使用触摸笔或者手指即可操作界面。
存储数据方式有内部存储和外部SD卡存储方式，自行选择。
具有过压、过流、过热等保护功能。
在线监测功能：在电池组处于在线放电、均充、浮充等状态下，对电池组及单节电池进行实时的监测；包括整组电压、单节电池电压、整组充放电电流、整组充放容量、监测时间等；
放电测试功能：在电池组脱离系统后利用智能假负载进行恒流或恒功率放电，或者利用智能假负载与用户设备并接进行恒流放电。设定好“放电电流”、“放电时间”、“放电容量”、“整组终止保护电压”、“单体终止保护电压”等参数，测试仪便自动执行放电功能，并实时显示放电电流、电池已放容量、整组电压、单节电池电压、放电时间等数据；放电测试过程中可对放电参数进行修改。当电池组达到终止放电电压设定值、终止放电容量设定值、终止放电时间设定值、任一单体电池电压低于终止单体电压设定值或人为进行终止操作均可停止放电测试。单体电压终止条件也可设置为只报警不终止。
容量快测功能：(选配)在电池组脱离系统后利用智能假负载进行放电，只需3～20分钟便可测出电池组中每一节电池的实际容量、内阻、性能状况（正常、落后、劣化）等；
在测试过程中当检测到整组或者单体电池异常、测试仪工作异常时，测试仪自动终止测试，以便对电池进行保护。测试仪采用监控部分与功率部分一体化设计，功率部分采用新型高功效器件。人性化的操作界面，操作简单，流程清晰，每一步操作均有简体中文提示。
高亮度彩色屏幕液晶显示器，显示效果清晰优美。
上位机数据管理软件功能强大，界面友好，提供数据管理、打印、分析、报表统计、自动生成测试报告等功能。
