差压变送器该如何校对使用呢？

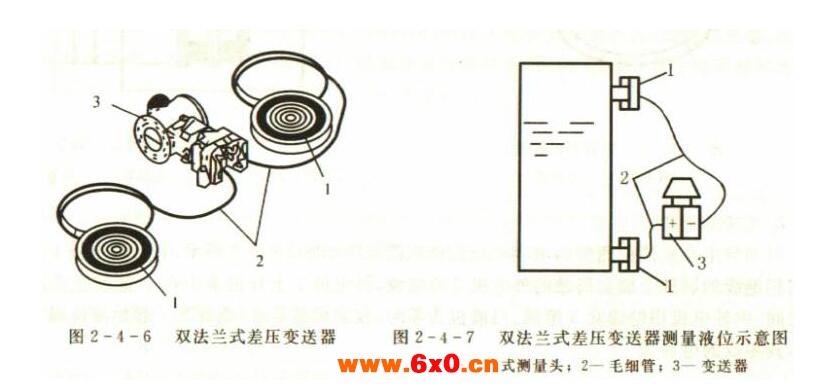

　　差压变送器用于防止管道中的介质直接进入变送器里，感压膜片与变送器之间靠注满流体的毛细管连接起来。差压变送器是无整机负反馈回路的开环式仪表调整零点和进行零点迁移对量程没有影响，但调整量程则会影响零点，无零点迁移时影响较小。下面讲述一般的调校方法和步骤。因此，调校电容式差压变送器是以开环结构为依据的。





　　将被测差压范围分为四等分，按0%,25%,50%,75%,100%逐点输入相应的差压值，则变送器输出电流为4,8,12,16,20mA，其误差应小于基本允许误差。如果超差，应重新进行上述各项的调整，必要时应进行线性调整。校验线路图接好线，经检查无误后接通电源。

　　在差压变送器输入差压为零时，调零点调整电位器R35，使输出电流Io为4mA。给差压变送器加满量程的差压信号，调整量程调整电位器R32，使输出电流Io为20mA。低、中、高压电容式差压变送器准确度为0.2级，包括线性、变差和垂复性的综合误差。而线性误差为调校量程的±0.1%，变差为调校量程的±0.5%，重复性误差为调校量程的±0.5%,在调好差压变送器准确度之后，进行零点迁移。

　　根据正迁移或负迁移，将插接件SW1插在相应的位置上。然后给变送器加零点迁移信号，调整零点调整螺钉，使变送器输出电流为4mA，则零点迁移调整完毕。反复进行零点和址程的调整直至零点和量程均满足准确度要求为止还应检查一下量程和零点，必要时可进行微调。

　　为什么要对差压变送器进行调校

　　差压变送器的调校是必须要做的工作，以自祐仪表差压力变送器，将被测差压范围分为几等分，逐点输入相应的差压值，则变送器输出电流不一样，其误差应小于基本允许误差。对差压变送器进行调校是为了如果超差，应重新进行上述各项的调整，必要时应进行线性调整。希望可以帮到你！

　　切断电源不会对变送器造成任何损坏。但切断电源校验也就被终止了。 仪表校验是以“一次检查的结果”作为结论的。如果中途断电，前后就不是同一次了。这时按照规范，校验必须重新从头开始。
