淹没式脉冲阀的结构原理及安装方式是怎样的呢?

来源:网络  作者:网络转载   2019-10-05 阅读:569

  淹没式脉冲阀采用淹没于气包中的安装方法,故称淹没式。它与其他结构形式比较,减少了流道阻力,降低了喷吹气源压力,因而能适用于压低的场合,且可降低能源消耗和延长膜片寿命。





  脉冲阀分为直角脉冲阀和淹没式脉冲阀,今天我们着重介绍淹没式脉冲阀的安装方式。


  在我们了解其安装方式钱,我们首先得了解,淹没式脉冲阀的外形结构和组成部分,避免安装是安装错误,当脉冲阀未得电时,气体通过上下两壳体的恒压管道以及其中的节流孔进入减压室,由于阀芯在弹簧的作用下堵住泄压孔,气体不会排出,令减压室和下气室的压力一致,而在弹簧作用下,膜片将喷吹口堵住,气体不会冲出。


  当脉冲阀得电时,阀芯在电磁力作用下向上抬起,泄压孔打开,气体喷出,由于恒压管道节流孔的作用,泄压孔的流出速度大于减压室恒压管气体的流入速度,令减压室压力低于下气室的压力,下气室的气体将膜片顶起,打开喷吹口,进行气体喷吹。


  总得来说,淹没式脉冲阀其结构和直角脉冲阀基本一致,只是没有进气口,直接以气包作为它的下气室,其原理也是一样。


  常见的故障及修复


  1、弹簧损坏,脉冲阀阀芯上的弹簧容易损坏,造成的表象是脉冲阀长期向喷吹口放气,处理方式是更换弹簧。


  2、胶垫损坏,使用时间长了以后,脉冲阀阀芯上的胶垫容易损坏,造成的表象是脉冲阀长期向喷吹口放气,处理方式是更换胶垫。


  3、阀芯污垢,由于进气不清洁,造成阀芯处的污垢积结,造成的表象是喷吹口长期进气或者得电后脉冲阀不动作,处理方式是清洗阀芯。


  4、膜片损坏,长期工作后,膜片易疲劳、氧化等,造成的表象是泄压口长期放气,脉冲阀不工作,处理方式是更换膜片。


  5、节流孔堵塞或损坏,进气不清洁易导致节流孔堵塞,表象是脉冲阀长期向喷吹口放气,处理方式是清洗节流孔;节流孔损坏或缺失,令节流孔失去截留作用,导致泄压不正常,表象是得电后脉冲阀有动作,泄压口放气,但脉冲阀不进行喷吹,处理方式是个更换节流孔。





  直通式脉冲阀的构造特点是空气进出口中心线在一条直线上,故称直通阀,脉冲阀膜片把脉冲阀分为前、后两个气室,接通压缩空气时脉冲阀处于关闭状态,开启动作原理与直角阀相同,只是气流喷射时的流动方向不同。直通式脉冲阀的优点就是安装方便,常用于是气箱脉冲除尘器;缺点是气流经过阀体阻力较大。

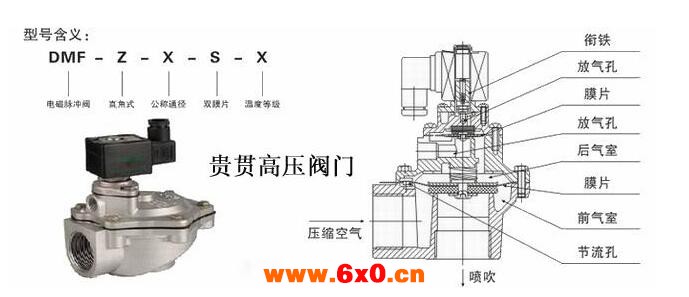

  直角式脉冲阀构造与工作原理。直角式脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室,此时气室压力将膜片紧贴阀的输出口,脉冲阀处于“关闭”状态。
