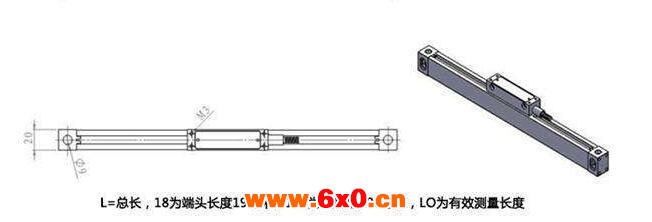

光栅线位移传感器需要用到的光栅信号是2个脚：相位相差90°的A、B 信号，一般为TTL电平。一般接线为5条线：给光栅尺的电源两条：VCC、GND光栅尺输出三条：A、B、R .R为零位信号.
光栅线位移传感器的使用注意事项
（1）光栅传感器与数显表插头座插拔时应关闭电源后进行。
（2）尽可能外加保护罩，并及时清理溅落在尺上的切屑和油液，严格防止任何异物进入光栅传感器壳体内部。
（3）定期检查各安装联接螺钉是否松动。
（4）为延长防尘密封条的寿命，可在密封条上均匀涂上一薄层硅油，注意勿溅落在玻璃光栅刻划面上。
（5）为保证光栅传感器使用的可靠性，可每隔一定时间用乙醇混合液（各50%）清洗擦拭光栅尺面及指示光栅面，保持玻璃光栅尺面清洁。
（6）光栅传感器严禁剧烈震动及摔打，以免破坏光栅尺，如光栅尺断裂，光栅传感器即失效了。
（7）不要自行拆开光栅传感器，更不能任意改动主栅尺与副栅尺的相对间距，否则一方面可能破坏光栅传感器的精度；另一方面还可能造成主栅尺与副栅尺的相对摩擦，损坏铬层也就损坏了栅线，以而造成光栅尺报废。
（8）应注意防止油污及水污染光栅尺面，以免破坏光栅尺线条纹分布，引起测量误差。
（9）光栅传感器应尽量避免在有严重腐蚀作用的环境中工作，以免腐蚀光栅铬层及光栅尺表面，破坏光栅尺质量。
光栅数显测量系统是一种能自动检测和自动显示的光机电一体化产品，是改造旧机床，装备新机床以及各种长度计量仪器的重要配套件，是用微电子技术改造传统工业的方向之一。由于光栅数显测量系统具有精度高，安装及操作容易，价格低，回收投资快等优点而得到大量使用。
