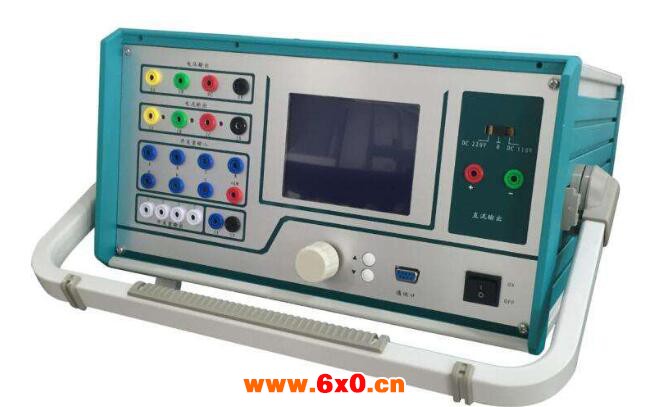

继电保护测试仪操作使用是怎样的

　　继电保护测试仪操作方法如下



　　一、开机步骤

　　1、将继电保护测试仪电源线插入AC220电源插座上。

　　2、检查接线（需外接键盘或鼠标），确认无误后分别打开测试仪电源及外接计算机电源，稍等片刻后将进入选择启动方式界面。

　　3、启动 Windows 操作系统后将进入软件功能试验的主界面，进行各种试验工作。

　　二、键盘快捷键

　　F2 开始/停止试验 在测试仪未输出信号时按下F2键后，测试仪开始输出信号；在试验过程中，按下F2键可停止试验，测试仪停止输出信号；

　　F3 退出试验 关闭当前试验模块；

　　F5 手动递增 在试验中每按下一次F5键，输出信号就按照设定的步长增加一次；

　　F6 手动递减 在试验中每按下一次F6键，输出信号就按照设定的步长减小一次；

　　Ctrl+1 — Ctrl+7 打开/关闭输出通道

　　Ctrl+1 ～ Ctrl+3对应Ua、Ub、Uc，

　　Ctrl+4 ～ Ctrl+6对应Ia、Ib、Ic，

　　Ctrl+7对应Ux；

　　F7 读取设置文件 从保存的参数设置文件中导入试验参数；

　　F8 保存设置文件 将当前设定的试验参数保存到文件中，以免重复设置；

　　Tab 将输入焦点移动至下一个输入框；

　　Shift + Tab 将输入焦点移动至上一个输入框。

　　三、交流电流源提高输出电流

　　当使用电流超过测试仪每相输出的最大电流时，可将测试仪电流源并联使用。并联使用时，应将并联电流通道的输出相位设为相同，此时输出的电流就是并联电流通道输出幅值之和。

　　四、交流电流源提高输出功率

　　当要求电流源的输出功率大于每相电流的最大输出功率时，可将测试仪电流源串联使用。例如，将IA、IB串联，两相的幅值设为相等，相位差180°，输出功率能提高一倍。

　　五、交流电压源提高输出电压

　　当使用电压超过测试仪每相输出的最大电压时，可将两相电压的相位设为相差180°，此时输出的电压就是两相电压通道输出幅值之和。测试仪最大只能支持240V的交流电压。

　　六、 关机步骤

　　使用鼠标单击界面左下角处的“开始”-“关机”，在弹出的对话框中选择“确定”即可关闭计算机，在确认计算机关闭后，再关闭面板电源开关。关机时请勿直接关闭面板电源开关，请先关闭计算机的Windows操作系统，然后再关电源开关
