绝缘电阻表的使用问题如何?

来源:网络  作者:网络转载   2019-10-05 阅读:981

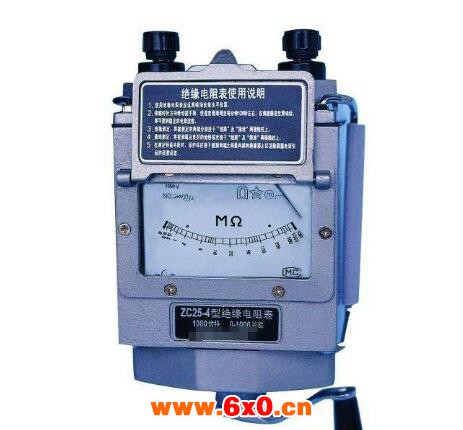

  绝缘电阻表,俗称摇表。它是电工同行们工作当中必备的利器之一。下面是用户使用摇表过程中的两个问题,可以了解一下。





  1.一台F级绝缘的电动机,分别用500伏、1000伏、2500伏的兆欧表来测量其绕组对外壳绝缘电阻,其结果竞然相差几百兆欧,并且兆欧表的电压越高,测量的绝缘电阻值就越低。


  出现该类现象的原因如下:高电压下,电机绕组绝缘有极化现象,电压越高绝缘的吸收电流就越大,而吸收电流越大,所反映的绝缘电阻就越低。有关电气规程规定,测量各种电气设备(包括电动机)的绝缘电阻值时,必须采用相应电压等级的兆欧表。


  测量500伏以下的电动机用500伏的兆欧表,500~3000伏的电动机用1000伏兆欧表,3000伏以上的电动机用2500伏兆欧表。


  通常,为了判断电动机的绝缘是否良好,还要与以前记录的测量结果进行比较。为了便于比较,对于同一台电动机,每次测量绝缘电阻时,应用同一电压等级的兆欧表,严禁随意使用不同电压等级的兆欧表,以免作出错误的判断。


  2.一台水冷空调的风机电机(三相380v1.5kw,2极)用500V摇表测量电动机的绕组对外壳绝缘时,读数几乎接近零兆欧,但电动机照常运行,用钳形表测电机电流三相正常。但该电机外壳严重漏电,幸好水冷空调安装在高处,不易触及。停机打开电机检查,主要是绕组受潮,并未直接短路或接地,用万用表电阻档测量其相线对外壳电阻已经降低至7KΩ。后烘干处理,至今正常使用。


  绝缘电阻表的使用方法


  1、在使用绝缘电阻表进行测量之前,就应该先把被测量的电子设施的电源给切断,而且还要对其进行放电。以保证需要测量的电子设施没有电源,保证其实施的安全性。


  2、虽然有的电子设施已经做好了放电的准备,但是可能由于该设施距离其他的带电产品的距离比较近,这样就很有可能会使其感应出高压电,这时就应该采取相应的有效解决措施。


  3、需要被测量的电子射射的表面应该要擦拭干净。


  4、表计的放置的地点应该是要远离比较强的电场与磁场。


  绝缘电阻表它一般是常常被使用在一些测量电器设备的绝缘电阻测量当中,比如说变压器、互感器、电动机、电力电缆以及避雷针等等当中,它能够很好的做到对那些电子设施的电阻的比较精确的测量,使得那些电子设施能够正常的运行。

标签: 绝缘电阻表
标签: 电阻
