有关增强型可网管交换机的安装

来源:网络  作者:网络转载   2019-10-05 阅读:578

  增强型网管以太网交换机是建立小型,中型或大型网络所需的理想产品,专门为需要快速连接和宽带服务的工作组而设计。本交换机完全符合IEEE 802.3 Ethermet标准。





  本交换机支持自动协商和全双工操作,并可独享速率,避免与其它站点的竞争,大幅提升网络性能。在本交换机中,提供了100Mbps快速以太网的能力,消除了连接服务器时的带宽瓶颈,并且能把用户现有的10Mbps工作组连到100Mbps快速以太网上。VLAN (虚拟局域网)技术使得高效、安全地使用网络成为可能。Trunk (链路聚合)技术更以低成本提供宽带服务成为宽带解决方案的首选。独有的IGMPSnooping技术针对视频点播等应用大幅提高网络利用率。


  本交换机提供多方面的管理功能: SNMP 管理、基于Web的WBM、TELNET以及通过控制台的RS232接口实现的带外管理。

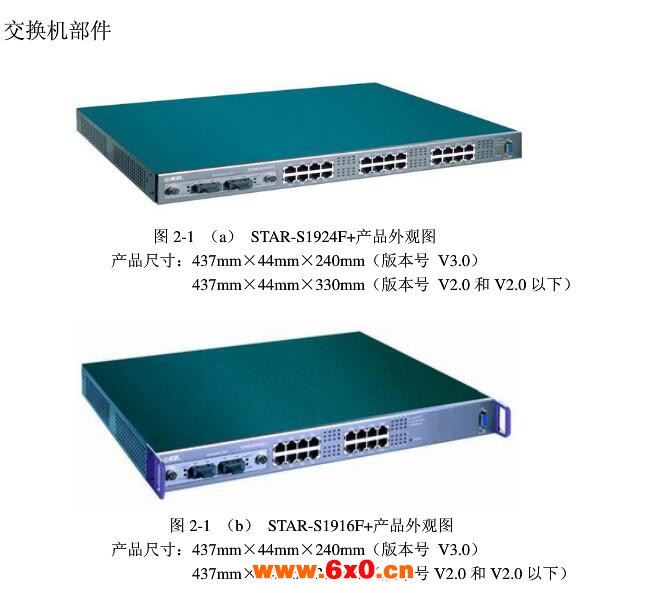

  交换机部件




  安装


  在桌面上或标准19英寸架上安装


  在桌面上安装


  1)请将交换机放在足够大的桌、架等稳定的平面上,最好保证交换机的每个面和周围有3英寸的隔离,以保证设备的通风。为了方便取、放交换机,可在交换机_上安装拉手,如图2-5所示。





  2)硬件安装好后可通过Ping来检测网络的连接是否无误。


  图2-5显示了交换机左侧安装拉手的情况。拉手.上有四个螺孔,当安装时,将拉手贴紧交换机侧壁,旋上四个M3*6FO沉头螺钉。右侧安装相同。拉手及M3*6FMO0沉头螺钉由厂商配给。


  在机架上安装


  安装时,可使用产品附带的两个L型的固定架、两个拉手及六个安装用的M3*10FMO沉头螺钉。

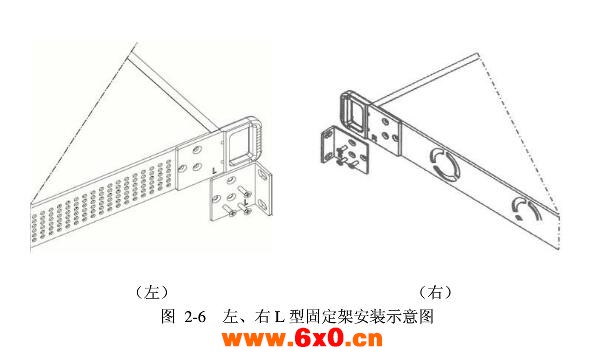

  1)将两个拉手紧贴交换机的两边,再将两个L型的固定架紧贴拉手,并用六个M3* 10FMO沉头镙钉将其固定。(如图2-6所示)

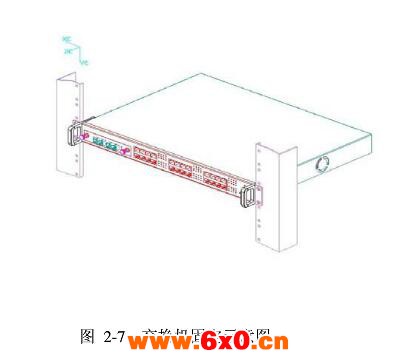

  2)将交换机固定在机架.上,如图2-7所示。上架螺钉由用户自己准备。3)硬件安装好后可通过Ping来检测网络的连接是否无误。


  口按照产品要求为产品正确提供电源后,打开交换机电源开关。可看到交换机前面板_上绿色的Power电源指示灯亮。


  口硬件安装完成后,可使用产品附带的S-Manager安装光盘,安装S-Manager软件。


  在初次使用S-Manager管理软件时,需先通过带外管理软件来确认交换机出产时的默认IP地址(详见5.3 Telneu带外管理界面及操作方法),之后用户可更改P地址、子网掩码与网关地址,新的协议参数将在保存设置并重新启动交换机后生效。也可通过Telneu/带外管理或基于Web的WBM来管理交换机。
