地阻仪是一种手持式的接地测量仪。仪器配备有测试所必需的附件。仪表配有两个钳口：电压钳和电流钳。电压钳在被测回路中激励出一个感应电势E，并在被测回路产生电流I，仪表通过电流钳可以测得I值。通过对E、I的测量，由欧姆定律：R=E/I，即可求得R的值。
接地电阻测试仪操作如下
接地电阻测试仪配备测量线，将该测量线的红线组粗测量线接入测试仪红色电流接线柱，红线组细测量线接入紅色电阻检测接线柱；黑线组粗测量线接入黑色电流接线柱，黑色组细测量线接入测试仪黑色电阻检测接线柱。
接通电源，开启电源开关，显示屏数码管点亮。
按需要选择测试量程开关200 m或600 mΩ。开关弹出为200 mΩ量程，此时显示电阻测量范围是0—199.9 mΩ；开关按下为600 mΩ量程，此时显示电阻测量范围是0-600 mΩ。
将电流调节旋钮逆时针旋至零位。
将上述两组测量线的夹子端相互短路。
手动测量
1. 将“定时”开关置“关”状态。
2. 检查2(3)－2(5)步骤无误后，按下“启动”按钮，“测试”灯亮，调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。
3. 将“预设／测试”开关置“预设”状态，调节“报警电阻调节”电位器，预设报警电阻值。
4. 按下“复位”钮，切断输出电流，同時将“电流调节”旋钮旋至小；将测试夹分开，分別接到被测物的测试点。
5. 按下“启动”钮，“测试”灯亮，调节“电流调节”旋钮至所需的电流值，然后读下显示屏显示之电阻读数，当被测物的接地区域电阻小于所设定的接地电阻报警值，仪器发出断续声光报警，反之，则不报警。如需停止测试则按动“复位”按钮，“测试”灯熄灭，回路电流即可切断，将被测夹从被测物上取下，以备下次测量。
定时测量
1. 将仪器置“复位”状态。
2. 按下“定時”开关置“开”位置，根据需要预设所需的测试時間。
3. 检查2(3)－2(5)步骤无误后，按下“启动”按钮，“测试”灯亮，显示屏时间計数器开始倒计数，调节“电流调节”旋钮并观察显示屏电流值至所选择的电流值。
4. 将“预设／测试”开关置“预设”状态，调节”报警电阻调节”电位器，预设报警电阻值。
5. 按动”复位”按钮，切断输出电流，同時将”电流调节”旋钮旋至小；将测试夹分开，分別接到被测物的测试点。
6. 然后读下显示屏显示之电阻读数，当被测物的接地区域电阻小于所设定的接地电阻报警值，仪器发出断续声光报警，反之，则不报警。测试时间终了，自动切断回路电流。将被测夹从被测物上取下，以备下次测量。
具有开路报警选择功能，若接地回路开路或测试夹与被测物沒有夹好，根据实际需要可选择是否发出声光报警。
具有过电流保护功能，当回路电流超过30A時，仪器发出过电流声光报警，过电流灯持续亮，蜂鸣器持续发声，并自动切断回路电流，按动”复位”按钮，可取消报警状态，并将”电流调节”旋钮逆時针旋小一点，以备下次测量。
采用除法器的原理，即R=U/I。当仪器处于”复位”状态时，因I=0，所仪器电阻显示视窗显示为不定态，为正常现象。
维护保养及注意事项
1、存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。

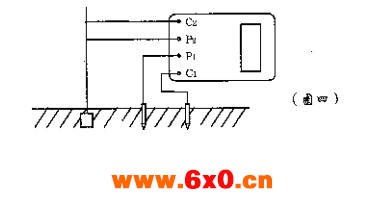

2、测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧如图所示：
3、测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。
4、测量地电阻时最好反复在不同的方向测量3~4次，取其平均值。
5、本仪表配可充电电池组。当机内可充电池组电压低于7.2V时，表头左上角显示欠压符号“←”。提示要及时对机内电池组充电8至14小时左右，仪表长期不用时，应定期对电池进行充电维护。
6、附件
·测试电线4根、说明书1份、合格证1张。
·另可配备：接地探针、20m、40m导线（价格单独核算）。
